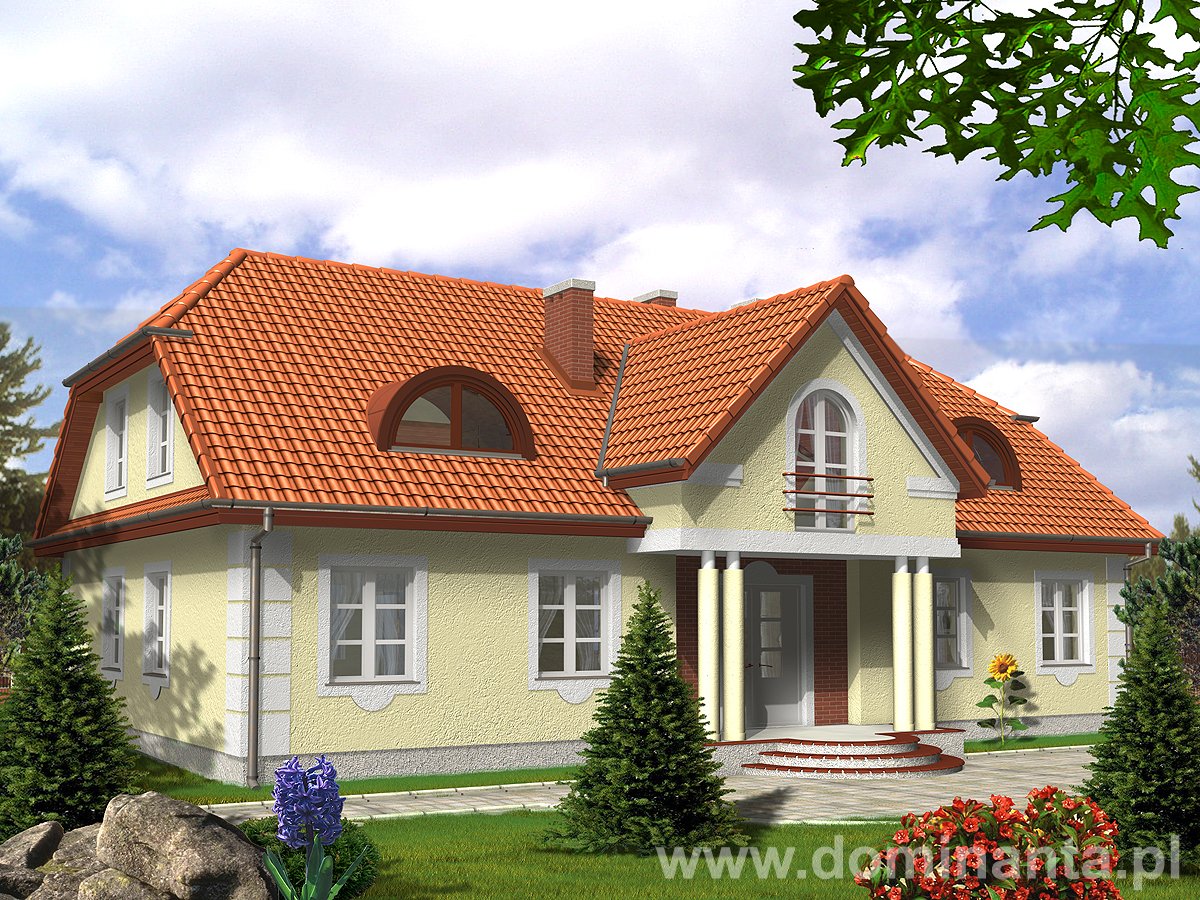

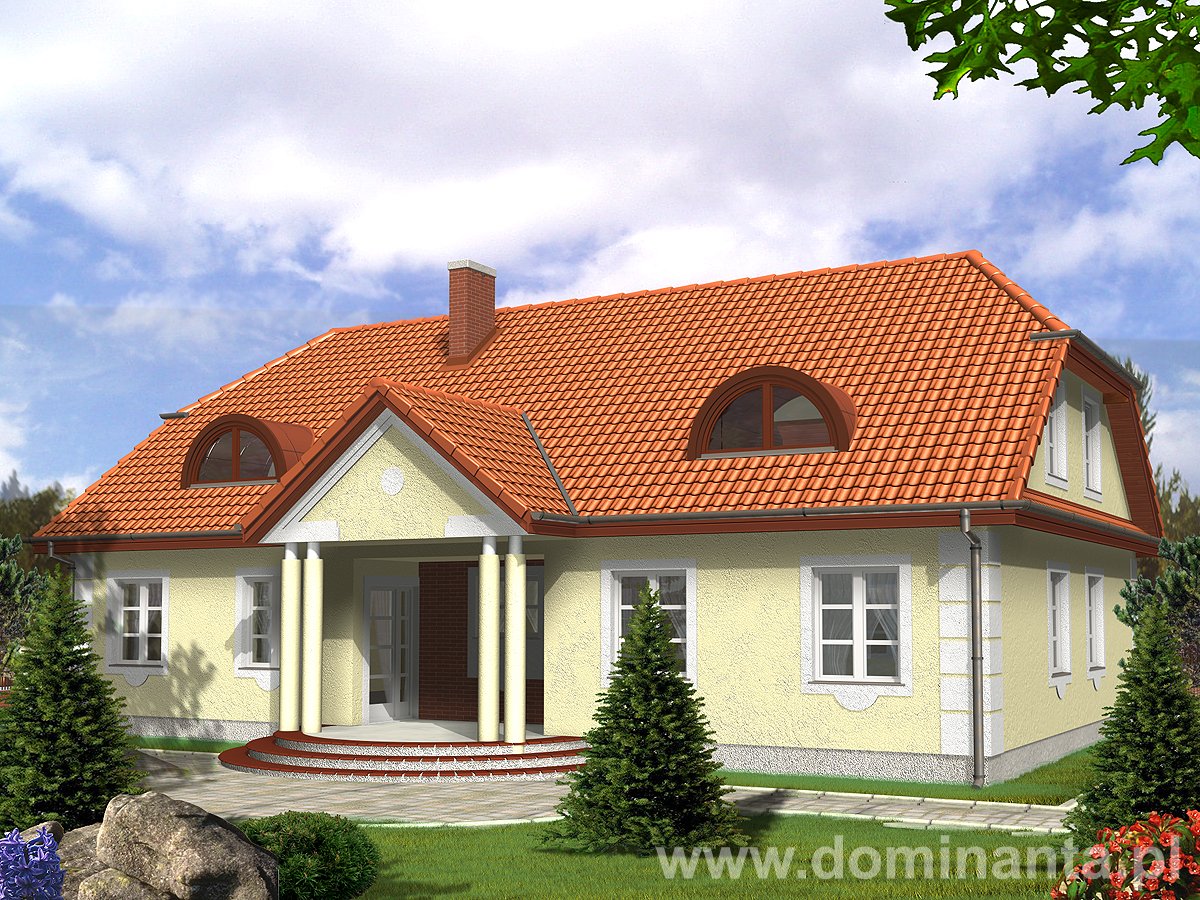

Gotowy projekt domu Merlin - wizualizacja 1
Projekt domu Merlin - wizualizacja 2
Gotowy projekt domu Merlin - wizualizacja 1
Projekt domu Merlin - wizualizacja 2
dom energooszczędny! EuCO=24 [kWh / m2 x rok] zobacz wszystkie domy energooszczędne »
Opis

Projekt Merlin to projekt domu w stylu dworu polskiego. Dom ma więc spełniać określone normy. Elewacje po lewej i prawej stronie wejścia zachowuje symetrię. Garaż oczywiście nie wchodzi w skład bryły budynku. Warto zwrócić uwagę na ciekawe detale, np. narożniki domu wykonane są techniką boniowania. Dom Merlin to ciekawy projekt. Nad wejściem do domu i nad tarasem znajduje się lukarna z portfenetrem, wsparta na czterech kolumnach. Dach naczółkowy podkreśla wyjątkowość budynku i nadaje dużej bryle lekkości. Bardzo przestronne wnętrze z pewnością zadowoli nawet najbardziej wymagających użytkowników.

Podstawowe cechy
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)

    jednorodzinny dom parterowy z użytkowym poddaszem, niepodpiwniczony
  • przeznaczony dla 6-9 osób
  • na parterze zaprojektowano przestronny salon z kominkiem, jadalnię i kuchnię, łazienkę i dodatkowy pokój (gabinet) oraz kotłownię i garderobę
  • na poddaszu zaprojektowano 4 pokoje, pokój rekreacyjny, łazienkę i garderobę częściowo zadaszony taras
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)
parametry
powierzchnia netto (wszystkie pomieszczenia)237,10 m2
powierzchnia użytkowa (bez garażu i kotłowni231,5 m2
powierzchnia zabudowy194 m2
powierzchnia całkowita362,16 m2
powierzchnia dachu285 m2
kubatura1147 m3
kąt dachu45 °
wysokość pomieszczeńparter 2,75m; poddasze 0,94m–4,34m
wysokość budynku8,26
wymiary zewnętrzne budynku16,65m x 13,58m
minimalne gabaryty działki20,65m x 17,58m
roczne zapotrzebowania na energię użytkową do ogrzewania 24 [kWh/m2 x rok]
24

UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.

Autor projektu

mgr inż. arch. Krzysztof Sutuła

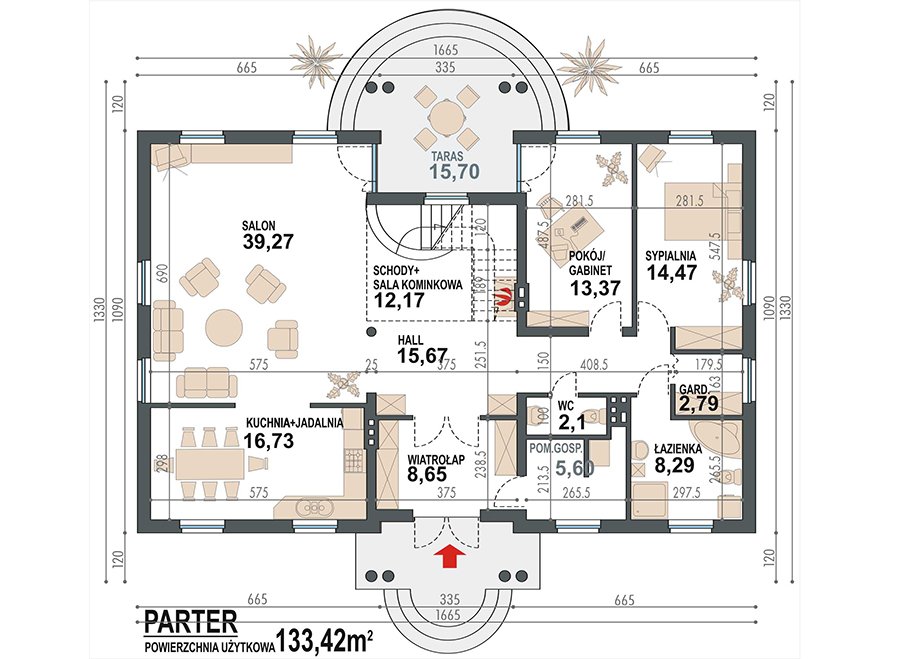

Rzut parteru
Rzut parteru

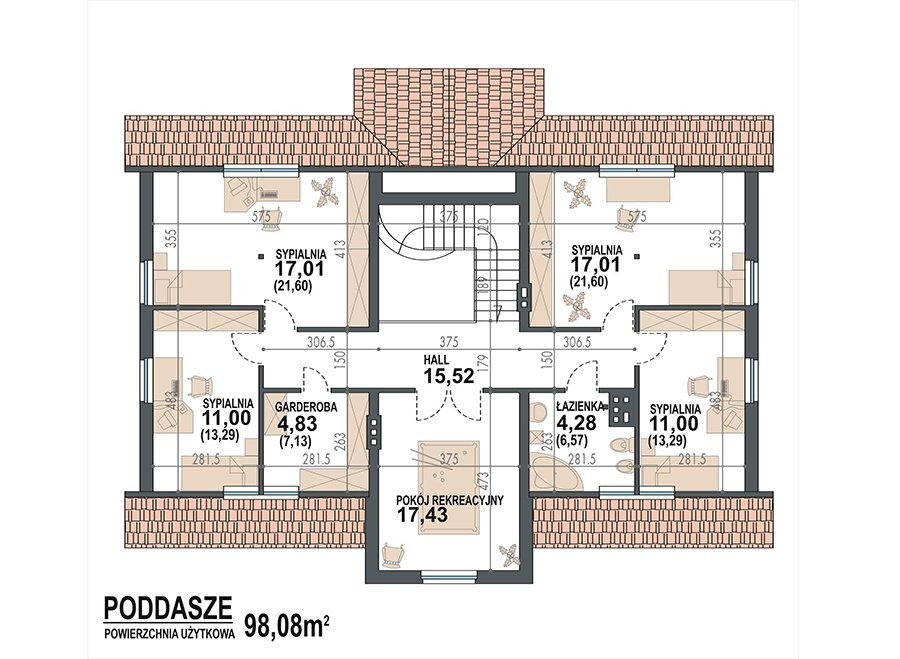

Rzut poddasza
Rzut poddasza

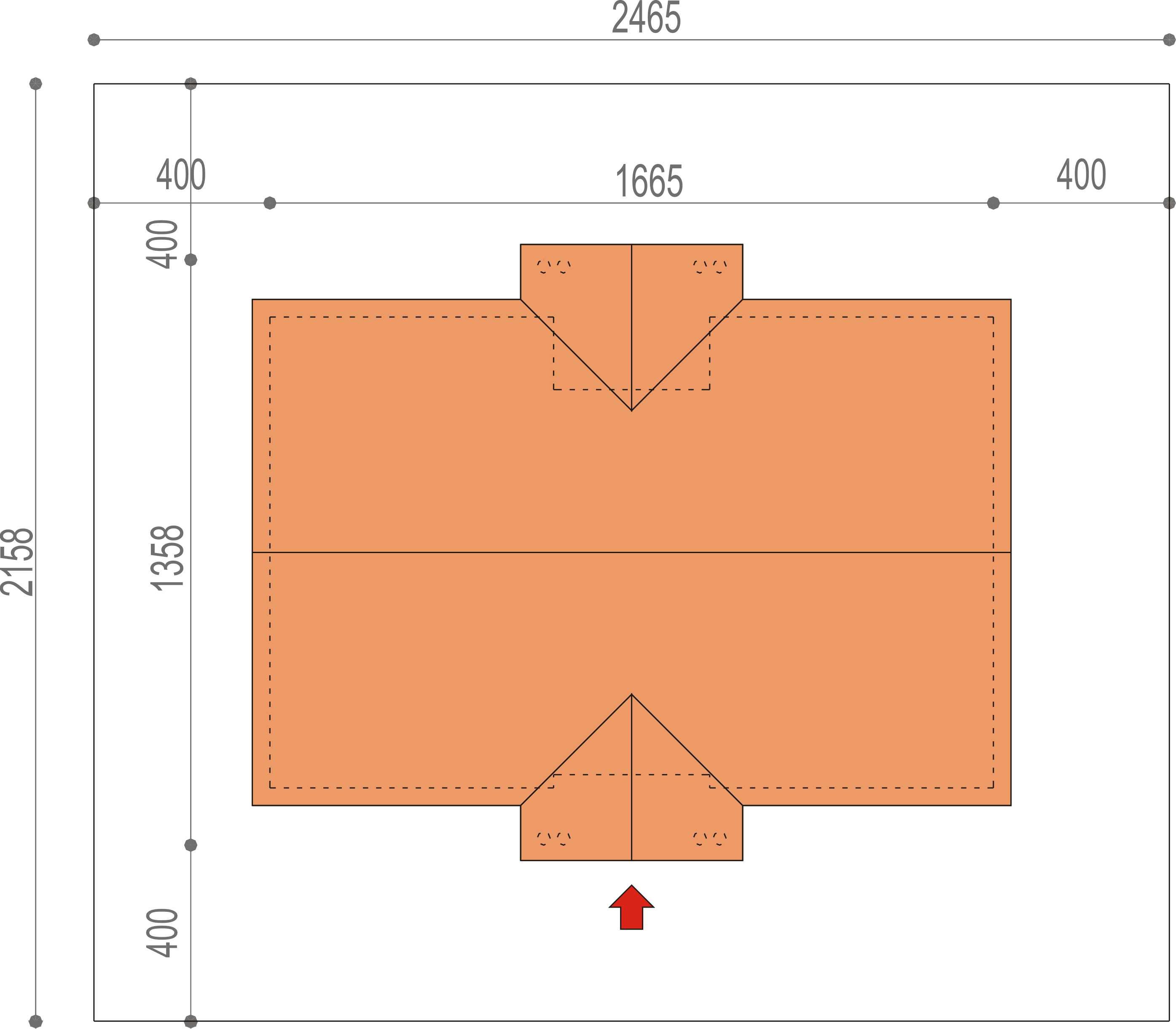

Rzut sytuacyjny
Rzut sytuacyjny

UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu

materiały
ściany zewnętrznetradycyjne trzywarstwowe oraz dwuwarstwowe docieplone od zewnątrz
stropyżelbetowe wylewane
schody wewnętrzneażurowe o konstrukcji stalowo-drewnianej
dacho konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki

UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu

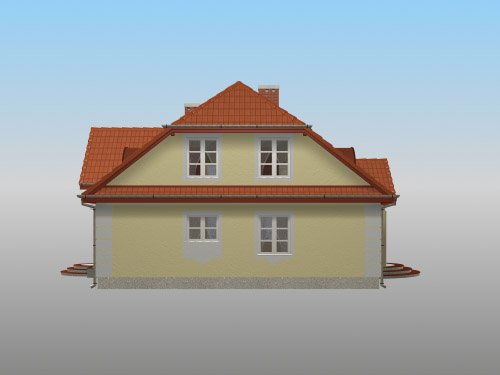

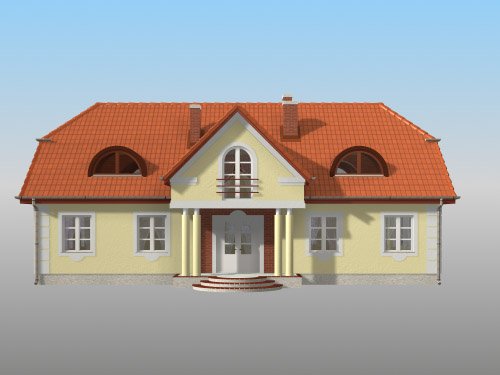

spacer 3d

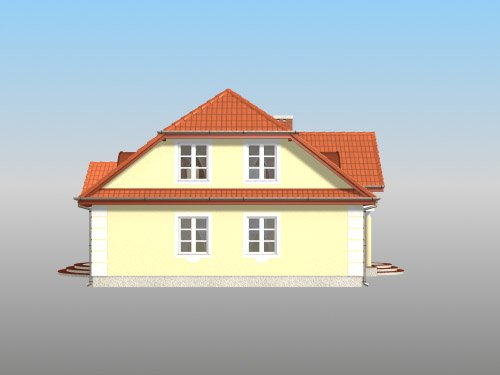

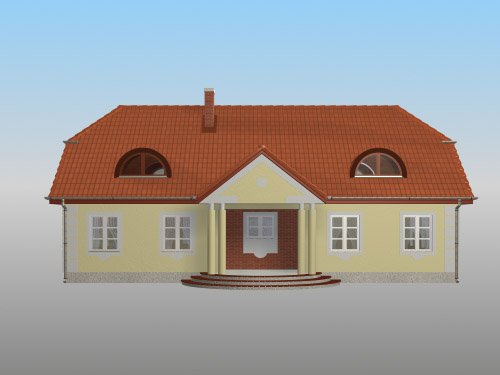

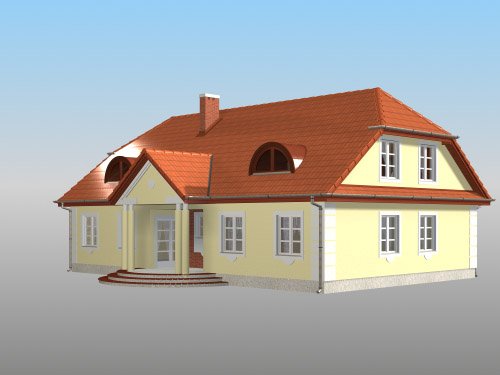

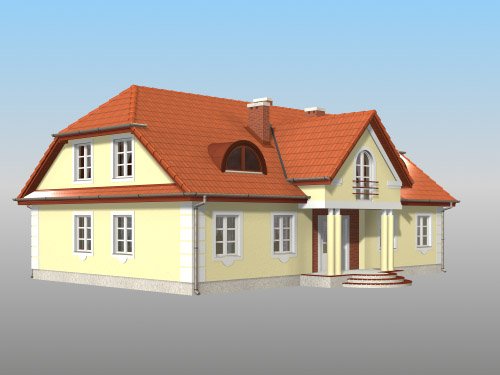

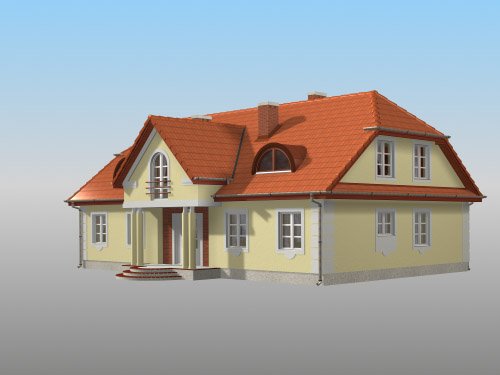

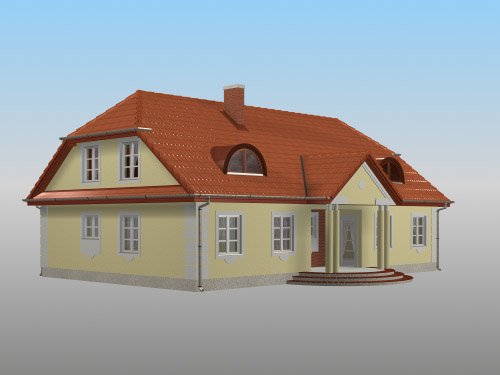

Projekt domu Merlin - elewacja frontowaProjekt domu Merlin - widok z przodu i z bokuProjekt domu Merlin - elewacja boczna 1Projekt domu Merlin - widok z boku i z tyłuProjekt domu Merlin - elewacja tylnaProjekt domu Merlin - widok z tyłu i bokuProjekt domu Merlin - elewacja boczna 2Projekt domu Merlin - widok z boku i z przodu

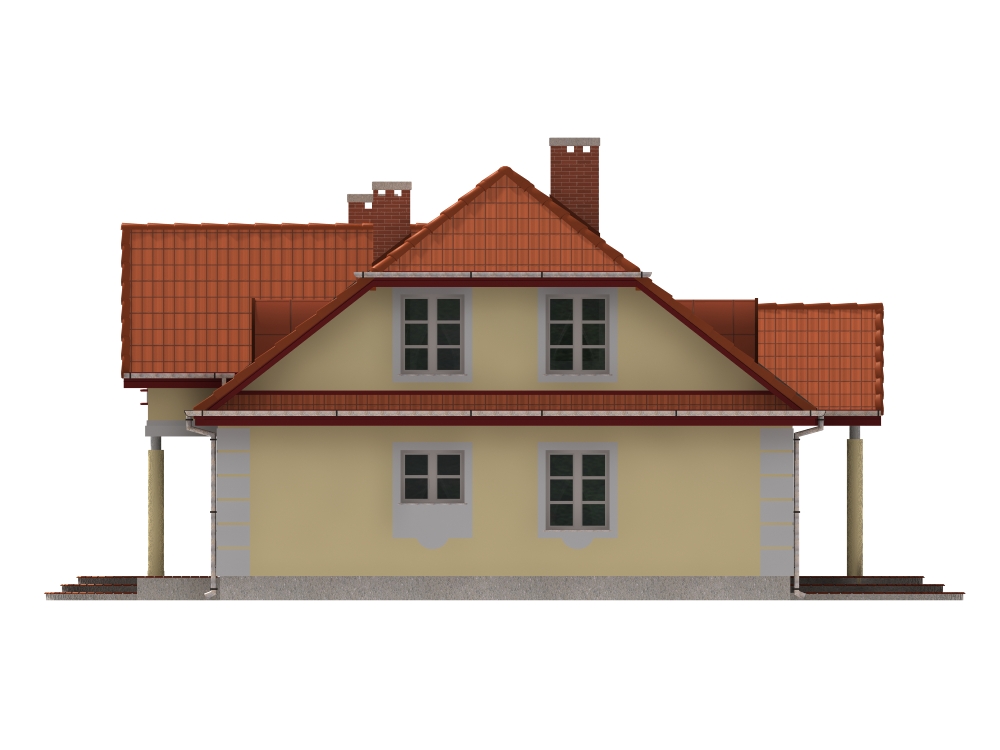

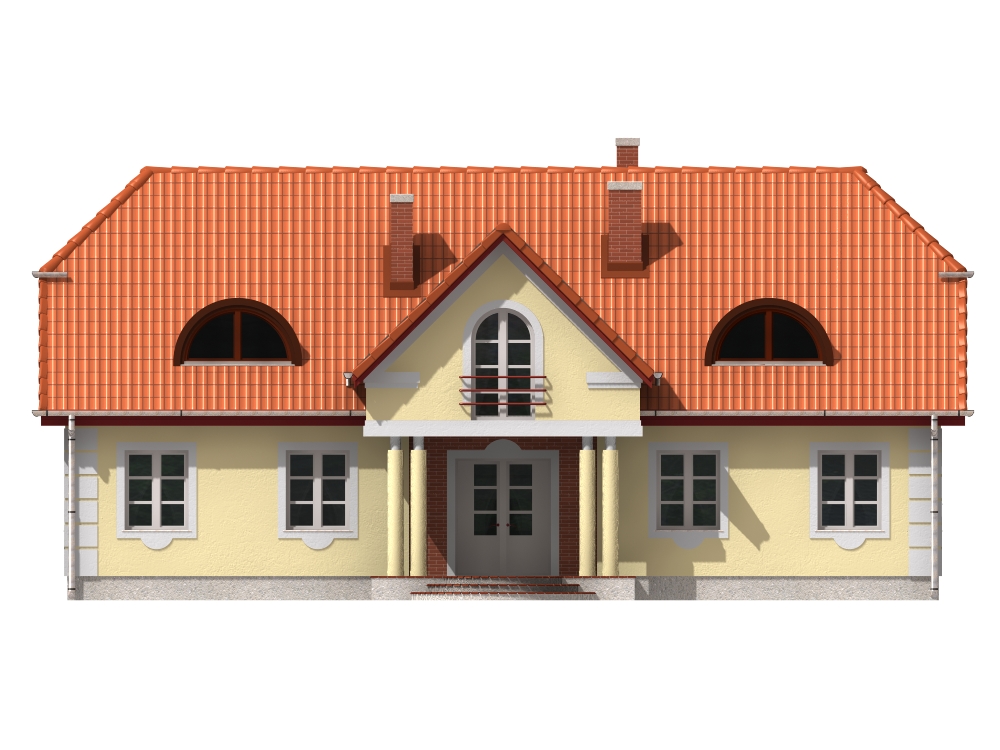

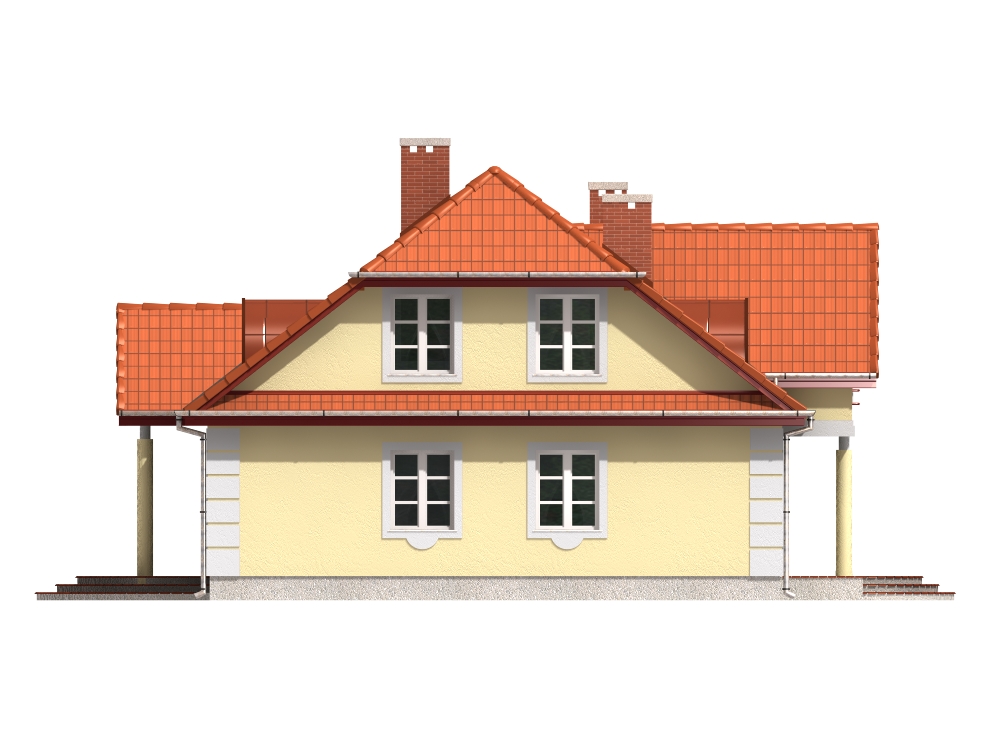

elewacje

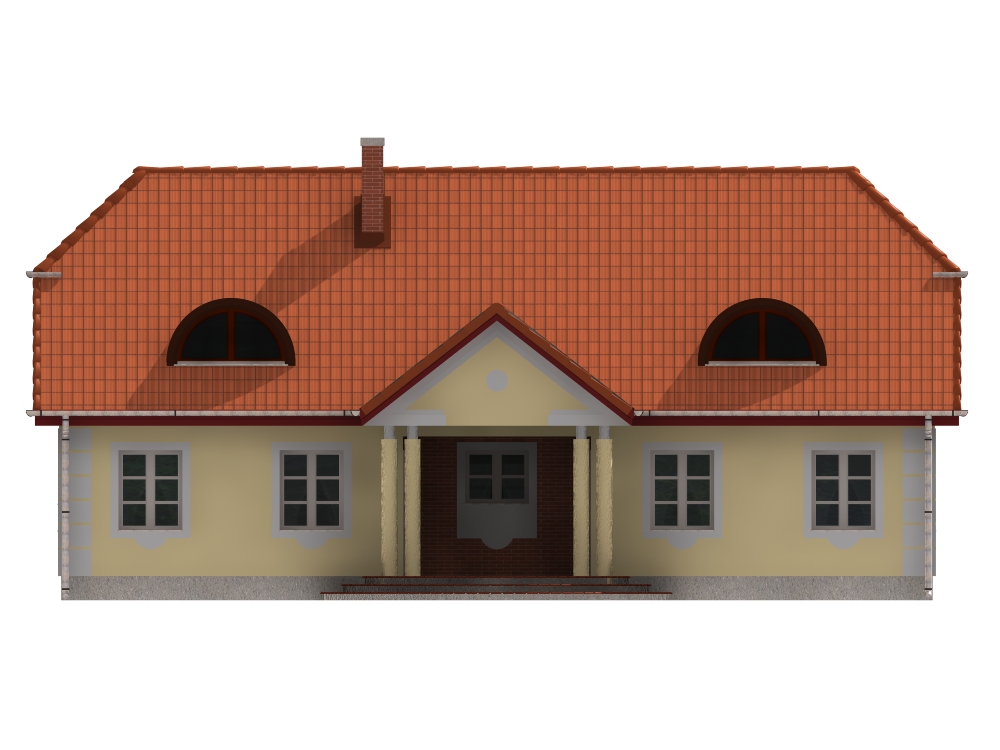

Projekt domu Merlin - elewacja frontowaProjekt domu Merlin - elewacja boczna 1Projekt domu Merlin - elewacja tylnaProjekt domu Merlin - elewacja boczna 2
