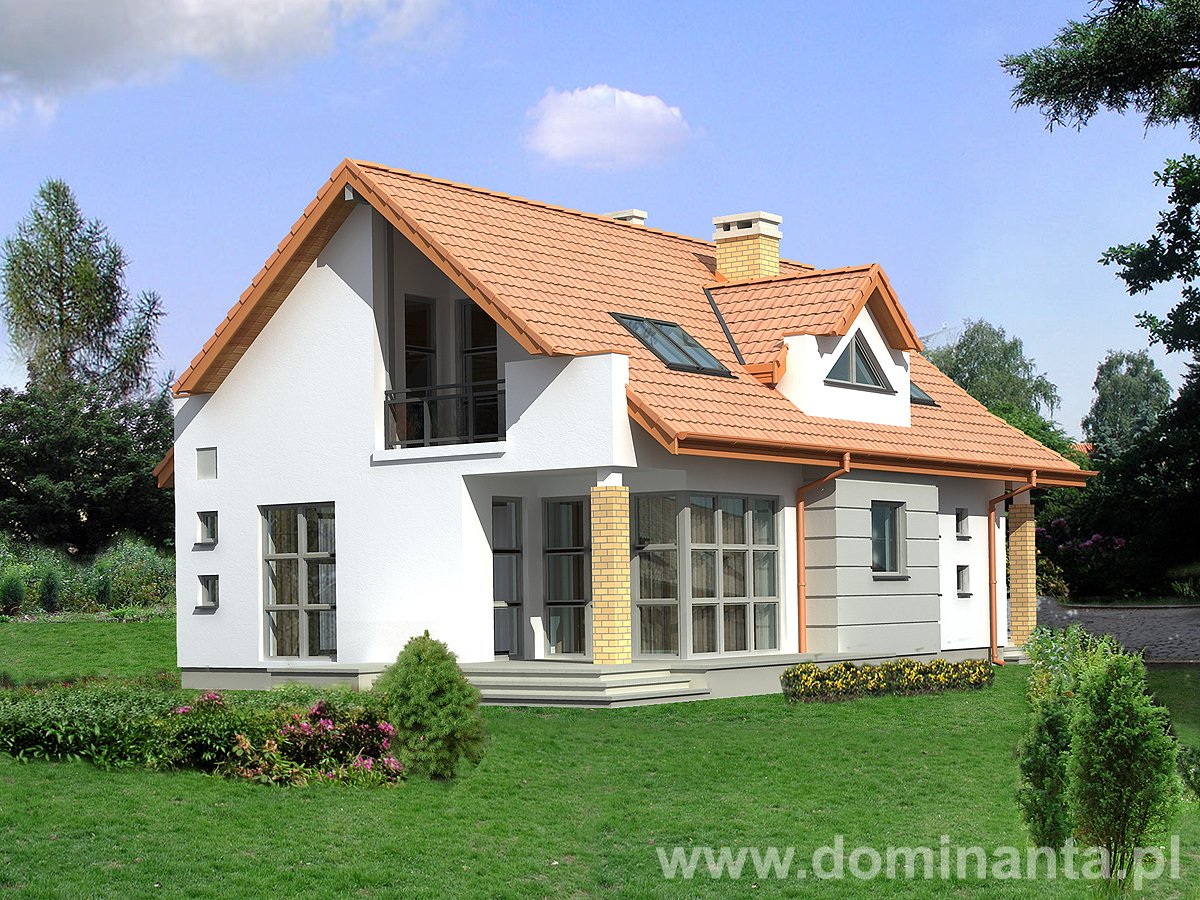

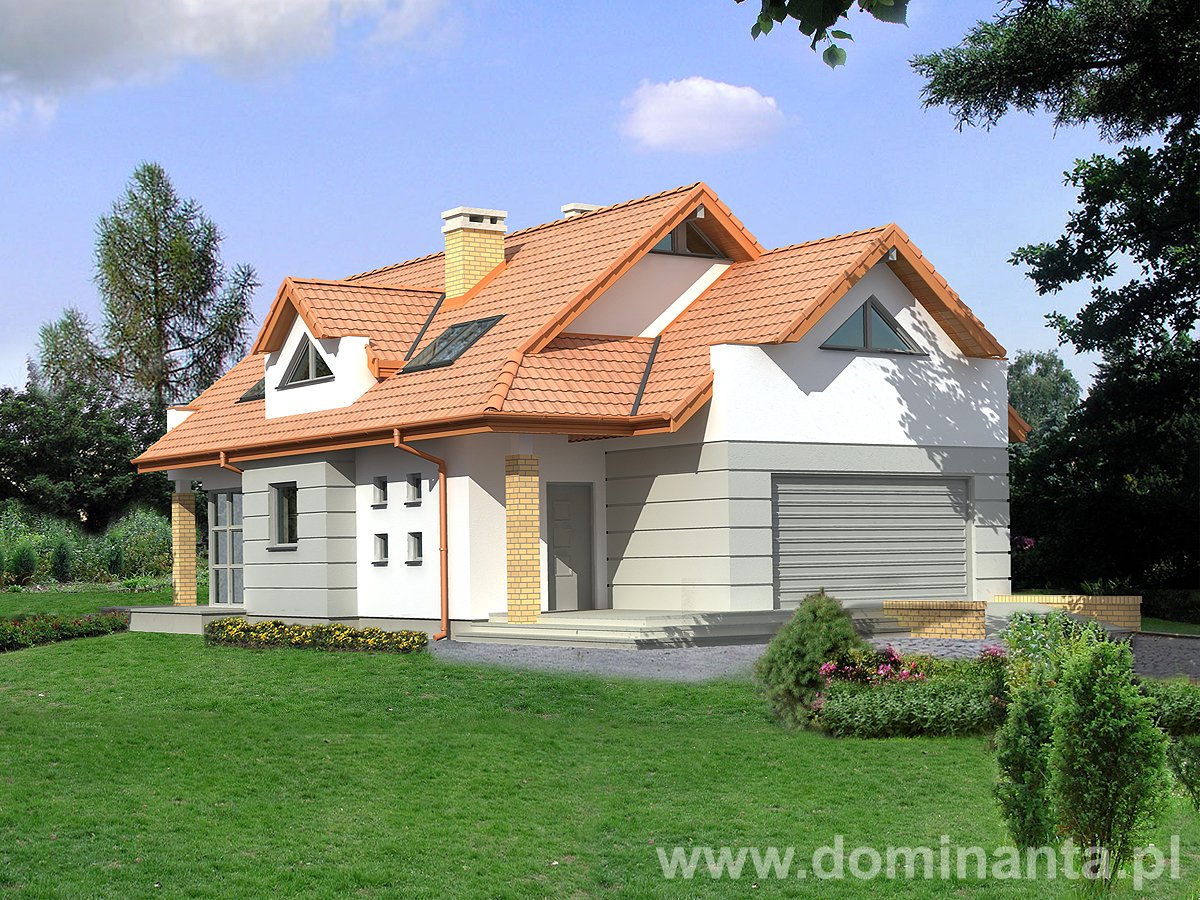

Projekt domu Elf 2G - wizualizacja odbicie lustrzane 1
Projekt domu Elf 2G - wizualizacja odbicie lustrzane 2
Projekt domu Elf 2G - wizualizacja odbicie lustrzane 1
Projekt domu Elf 2G - wizualizacja odbicie lustrzane 2
dom energooszczędny! EuCO=27 [kWh / m2 x rok] zobacz wszystkie domy energooszczędne »
Opis

Elf 2G to wersja projektu Elf z dwustanowiskowym garażem. Powierzchnię na dodatkowe stanowisko wygospodarowano częściowo przez zmniejszenie wiatrołapu, garderoby i WC. Zewnętrzna aranżacja domu jest dość nowoczesna. Dach pokrywający dom jest dwuspadowy i składa się z dwóch części, jedna przykrywa dom, druga – garaż. Dom wzbogacony jest różnymi ciekawymi szczegółami, np. trójkątne okna, loggia, wystające elementy ściany poza bryłę dachu. Garaż jest mocno wysunięty i stanowi front domu. Zaletą domu jest duża ilość okien.

Podstawowe cechy
  • jednorodzinny dom parterowy z poddaszem użytkowym i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony; doskonale nadaje się na wąską działkę
  • przeznaczony dla 4-5 osób
  • na parterze zaprojektowano reprezentacyjny salon z kominkiem połączony z jadalnią, otwartą kuchnię, łazienkę, garderobę oraz garaż i kotłownię
  • na piętrze zaprojektowano 2 pokoje, sypialnię rodziców z oddzielną łazienką i garderobą oraz ogólnodostępną łazienkę
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)
parametry
powierzchnia netto (wszystkie pomieszczenia)164,56 m2
powierzchnia użytkowa (bez garażu i kotłowni128,71 m2
powierzchnia zabudowy140,92 m2
powierzchnia całkowita269,89 m2
powierzchnia dachu209 m2
kubatura820 m3
kąt dachu39 °
wysokość pomieszczeńparter 2,80m; poddasze 0,98m–3,64m
wysokość budynku7,74
wymiary zewnętrzne budynku9,65m x 16m
minimalne gabaryty działki17,65m x 24m
roczne zapotrzebowania na energię użytkową do ogrzewania 27 [kWh/m2 x rok]
27

UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.

Autor projektu

mgr inż. arch. Krzysztof Sutuła

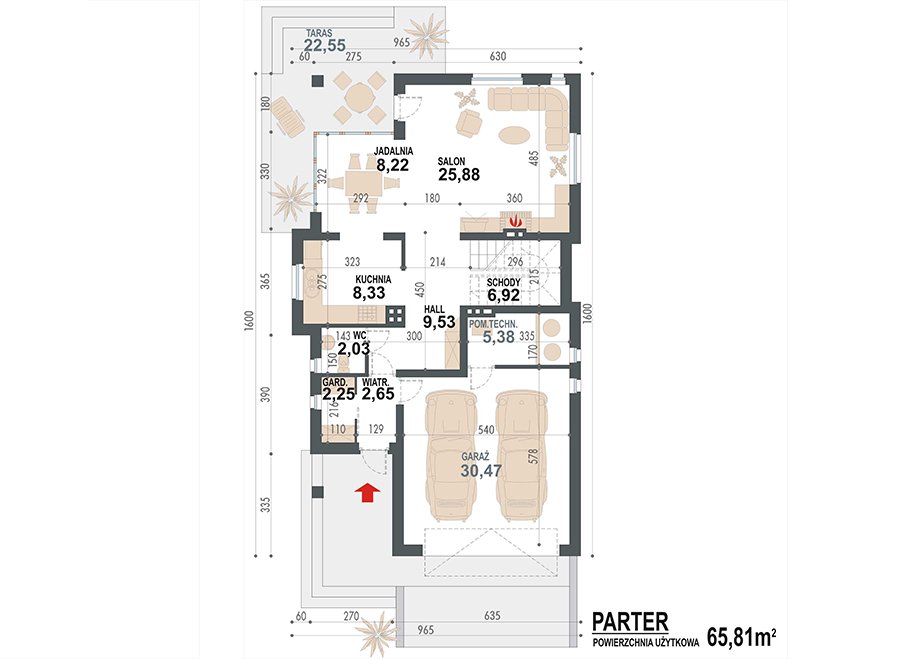

Rzut parteru
Rzut parteru

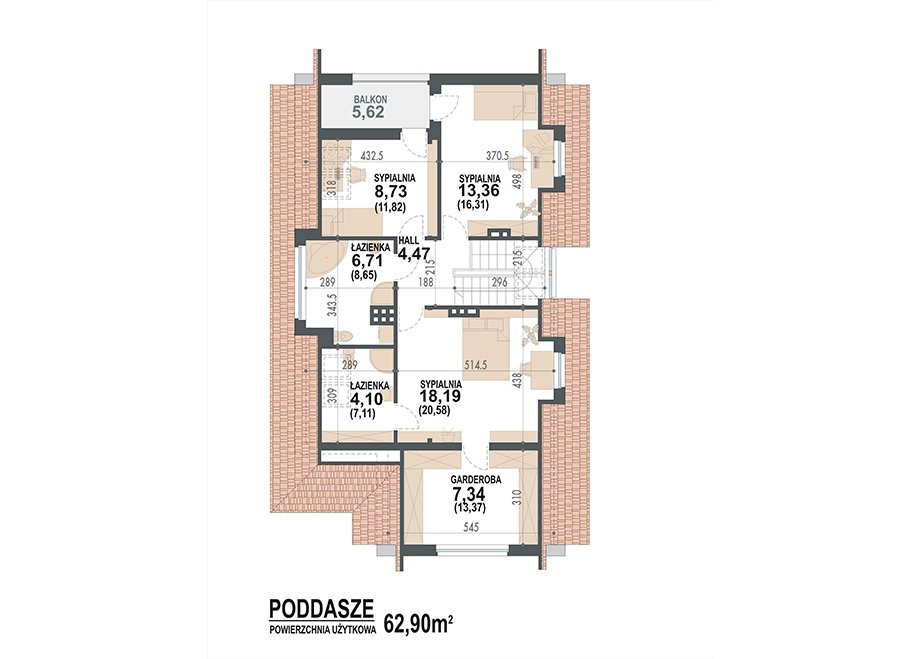

Rzut poddasza
Rzut poddasza

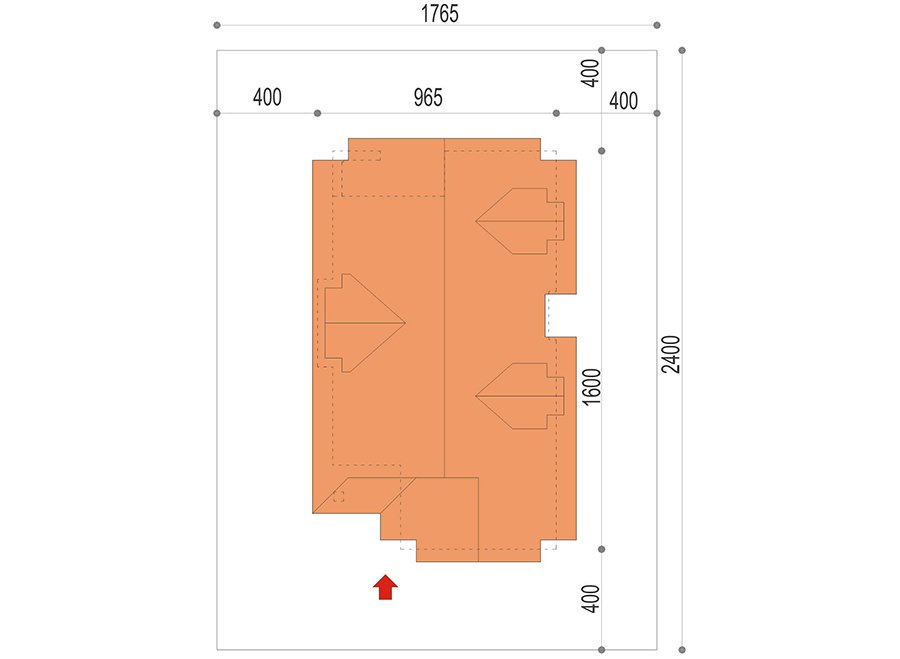

Rzut sytuacyjny
Rzut sytuacyjny

UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu

materiały
ściany zewnętrznetradycyjne dwuwarstwowe docieplone od zewnątrz
stropyżelbetowe wylewane
schody wewnętrzneażurowe o konstrukcji stalowo-drewnianej
dachdwuspadowy z pokryciem z dachówki ceramicznej, cementowej lub blaszanej

UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu

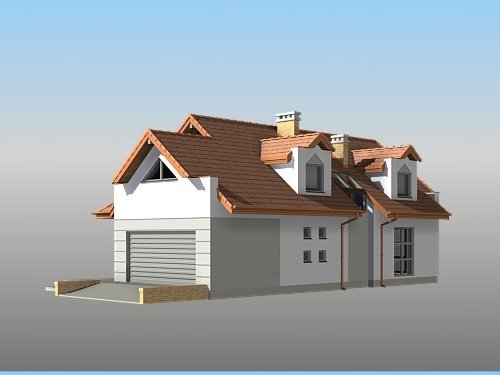

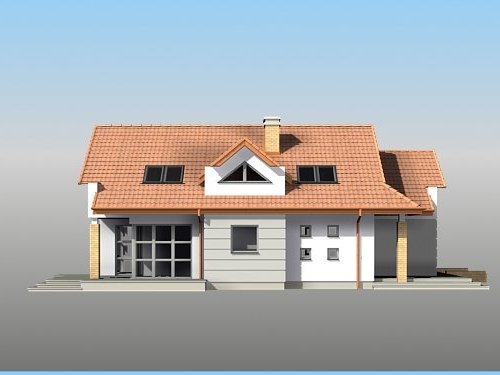

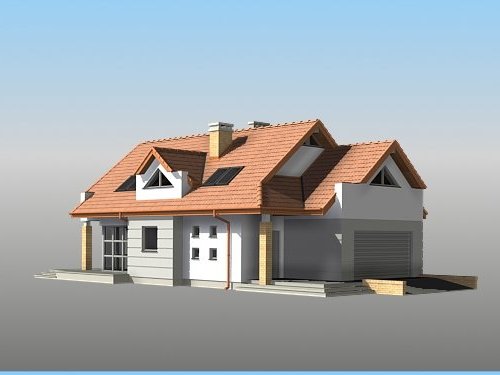

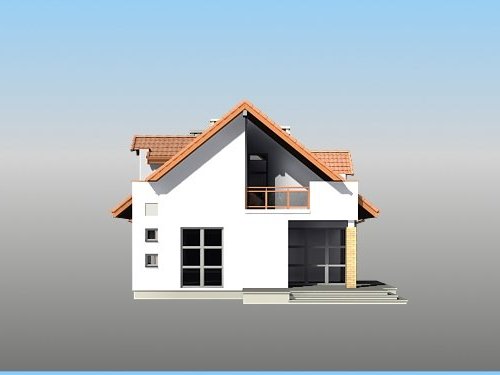

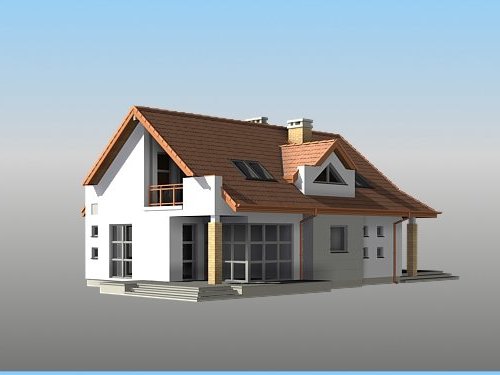

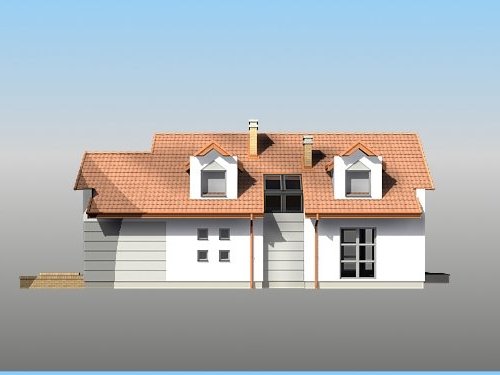

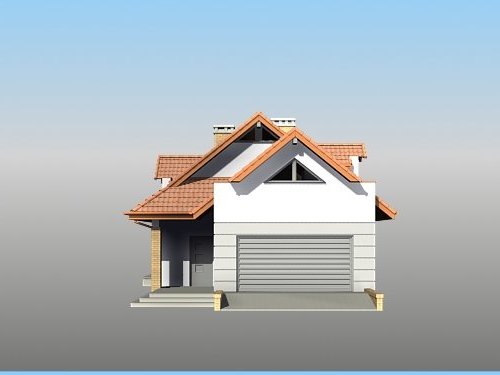

spacer 3d

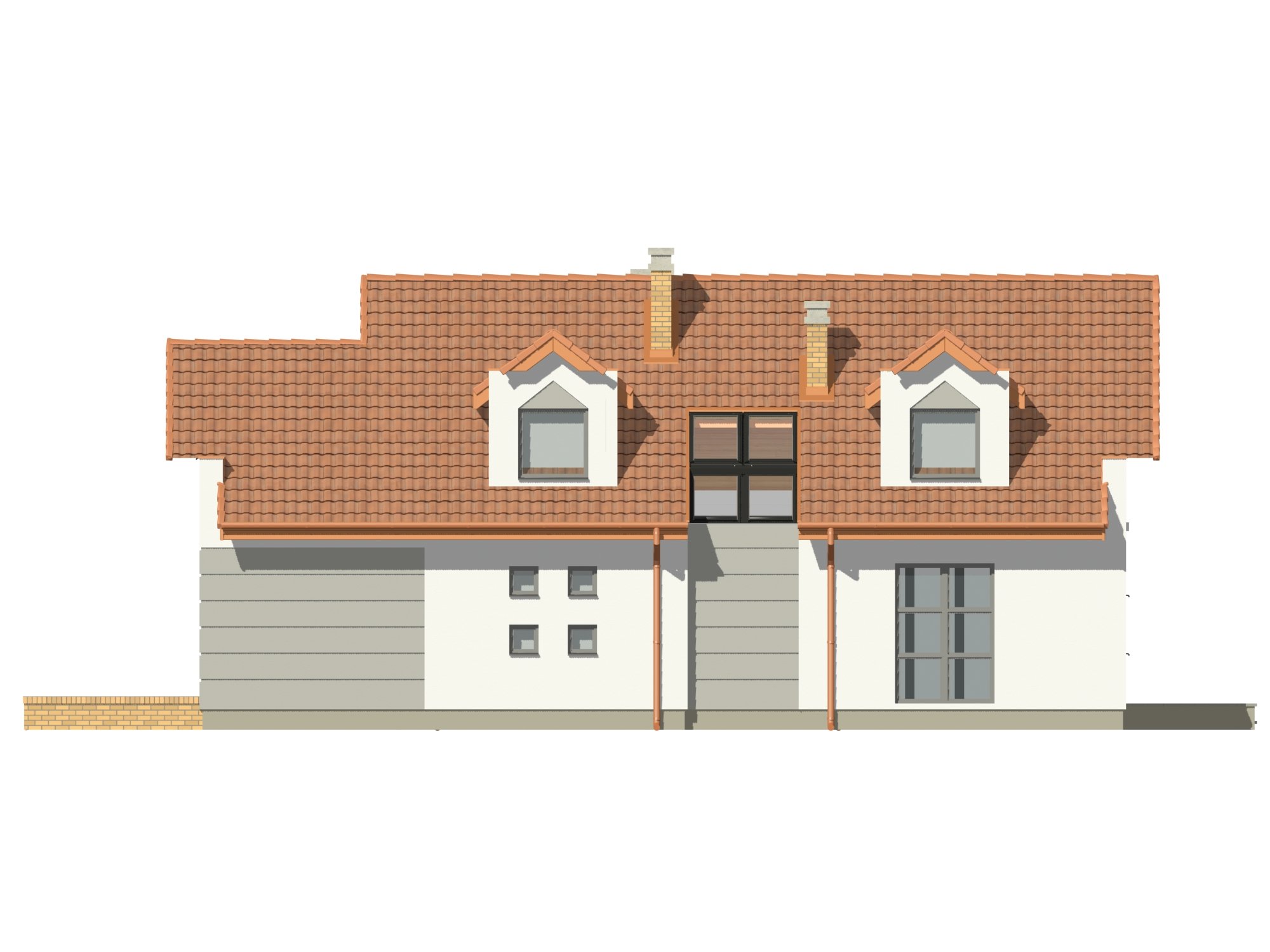

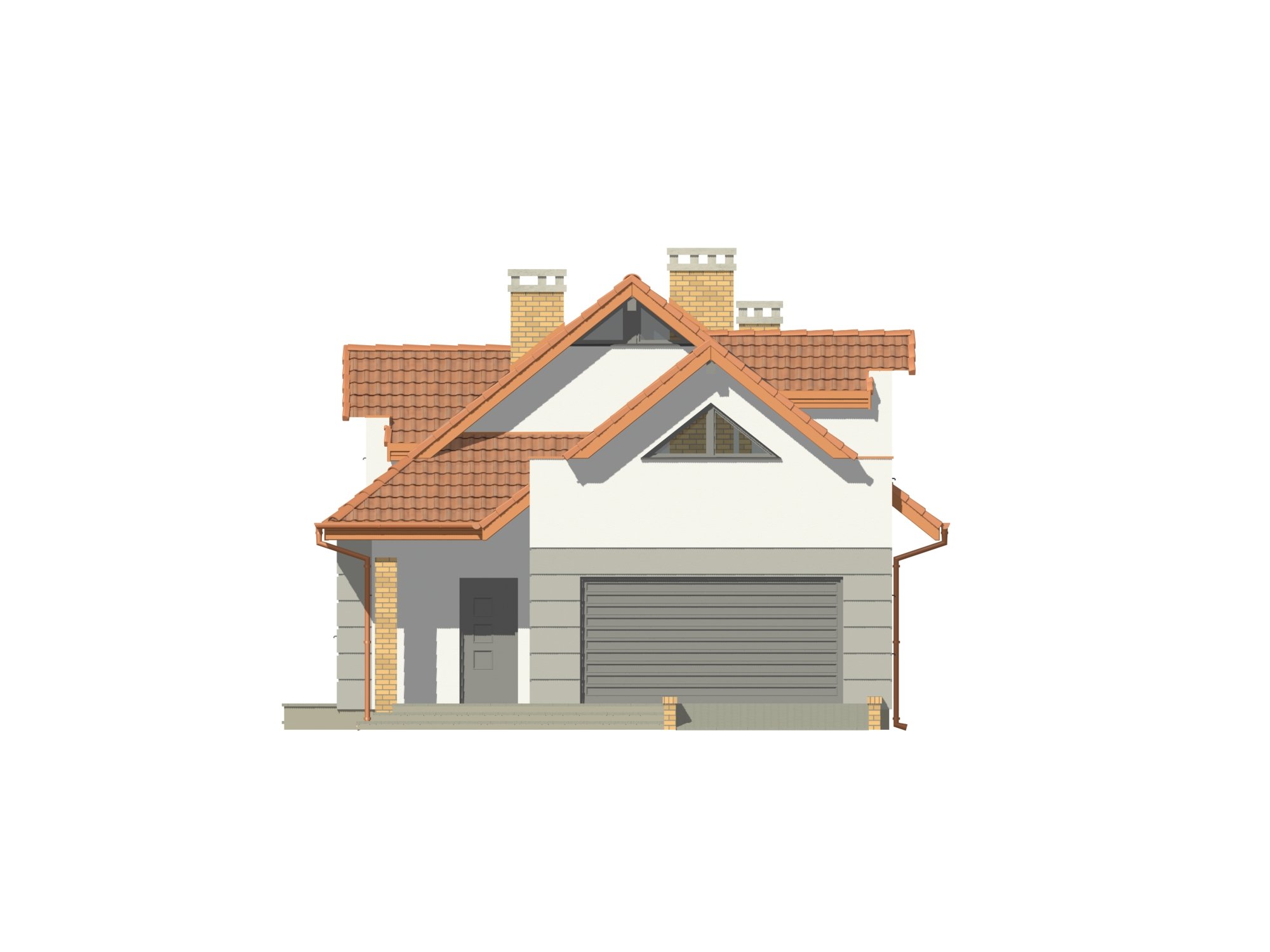

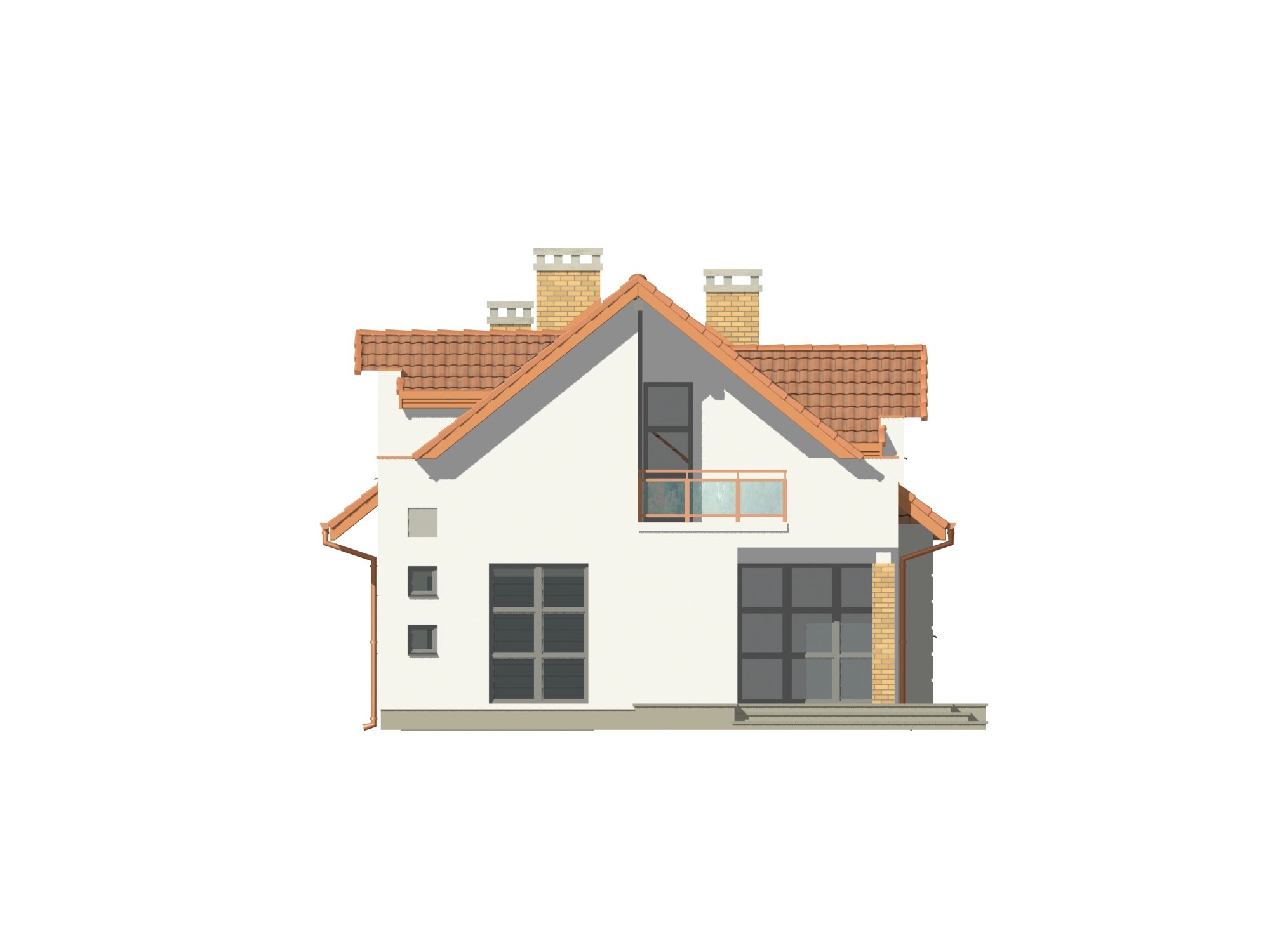

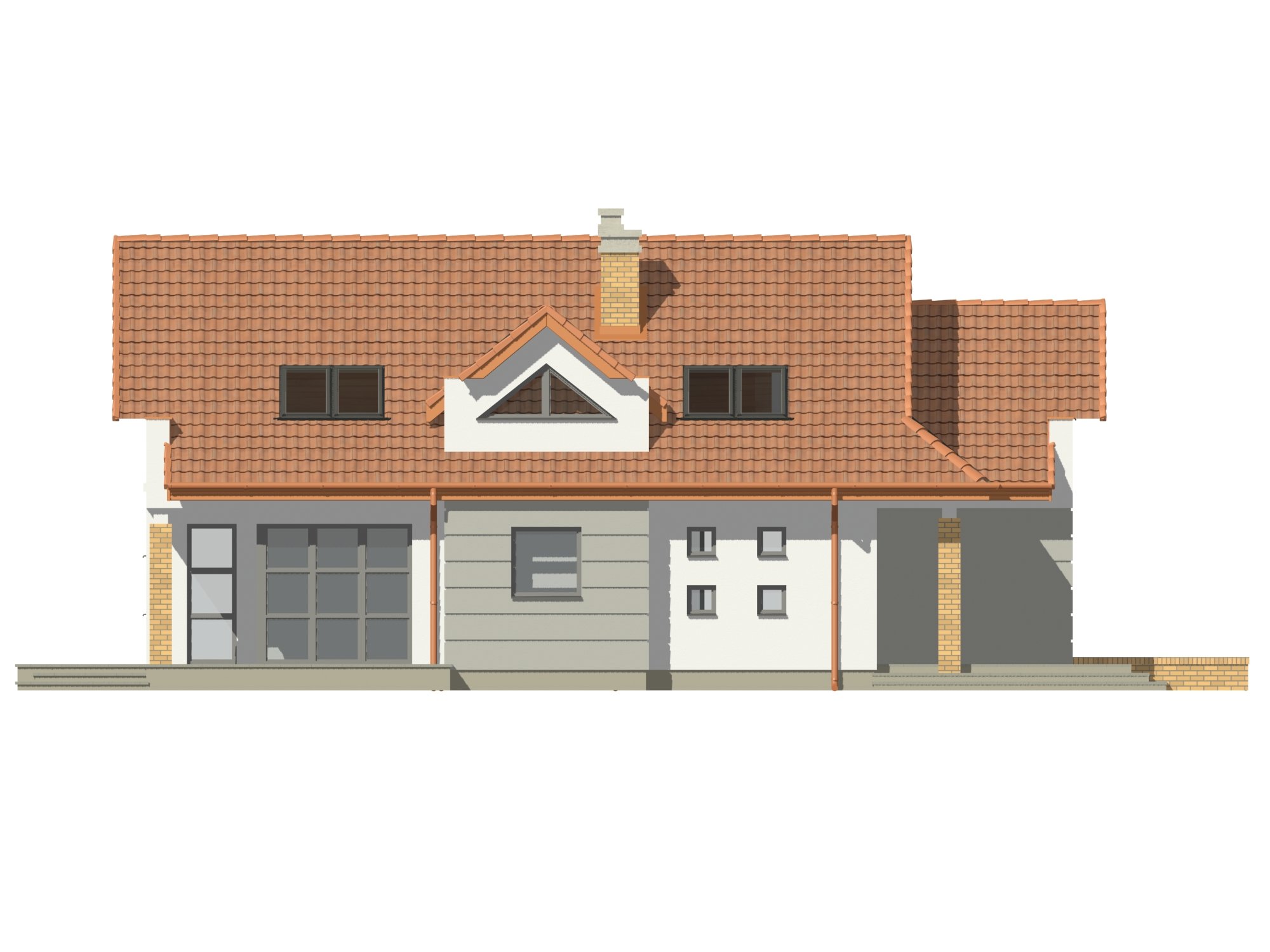

elewacje

projekty aktualne
zdjęcia
Realizacja projektu Elf 2G - budowa domu Realizacja projektu Elf 2G - budowa domu 2Realizacja projektu Elf 2G - elewacja tylnaRealizacja projektu Elf 2G - wybudowany domRealizacja projektu Elf 2G - elewacja frontowa
