MINI Szach N 97,94 m2
PROJEKT ARCHIWALNY
dom energooszczędny! EuCO=30 [kWh/m2 x ro [kWh / m2 x rok] zobacz wszystkie domy energooszczędne »
Opis

MINI Szach N to zmniejszona wersja naszego popularnego projektu: Szach N 2G+. Jest to budynek o zwartej, prostokątnej bryle przeznaczonej na wąską działkę o szerokości nawet 16,15m. Nowy dom ma mniejszą powierzchnię użytkową, dzięki czemu jest znacznie prostszy i tańszy w budowie, zaś przemyślane rozwiązania pozwalają na wygodne życie czteroosobowej rodziny przy niewygórowanych kosztach utrzymania. Wzornictwo, technologia oraz podstawowe rozwiązania funkcjonalne czerpią inspirację z większego Szacha, dzięki czemu jest to dom zgodny z najnowszymi trendami w architekturze, a jednocześnie nie generuje znacznych kosztów budowy i późniejszego utrzymania dzięki mniejszemu metrażowi. Strefa dzienna domu to przede wszystkim duży salon oraz przestronna kuchnia z jadalnią. Na parterze znajduje się również łazienka z prysznicem. Ponadto dom ma przestronny garaż oraz pomieszczenie techniczne. Poddasze sugerujemy przeznaczyć całkowicie na prywatną strefę; zaprojektowaliśmy trzy sypialnie, z czego największa – przeznaczona dla rodziców – posiada prywatną garderobę. Każda z sypialni ma wyjście na balkon. Na poddaszu znajduje się też duża łazienka. Ciągi komunikacyjne domu ograniczyliśmy do niezbędnego minimum. Dom standardowo wyposażony jest w rekuperację z odzyskiem ciepła.

Wersja z garażem dwustanowiskowym: Szach N 2G+.

Podstawowe cechy
  • jednorodzinny dom parterowy z poddaszem użytkowym, niepodpiwniczony
  • jednostanowiskowy garaż
  • projekt o zwartej bryle i wąskim trakcie - idealny na wąską działkę, nawet o szerokości 16,15m
  • przeznaczony dla 4 osób

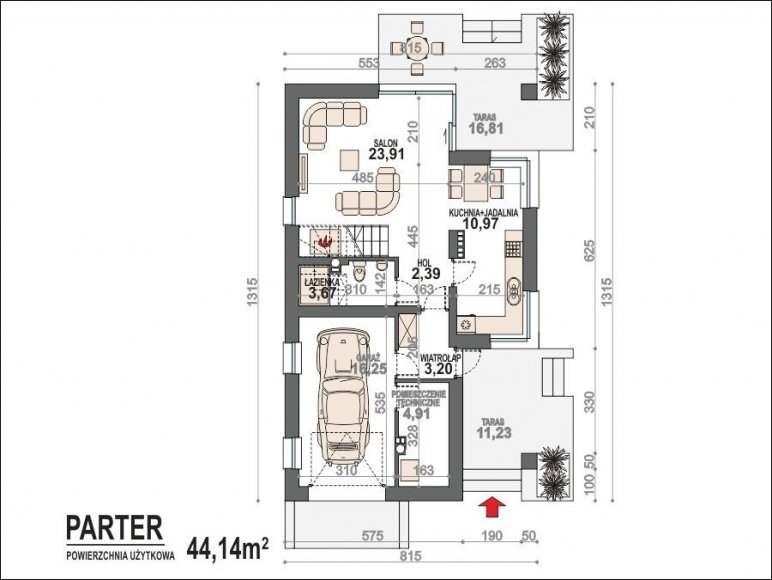

  • parter obejmuje: salon z kominkiem, kuchnię połączoną z jadalnią, łazienkę, wiatrołap, hall, kotłownię (pomieszczenie techniczne) oraz garaż

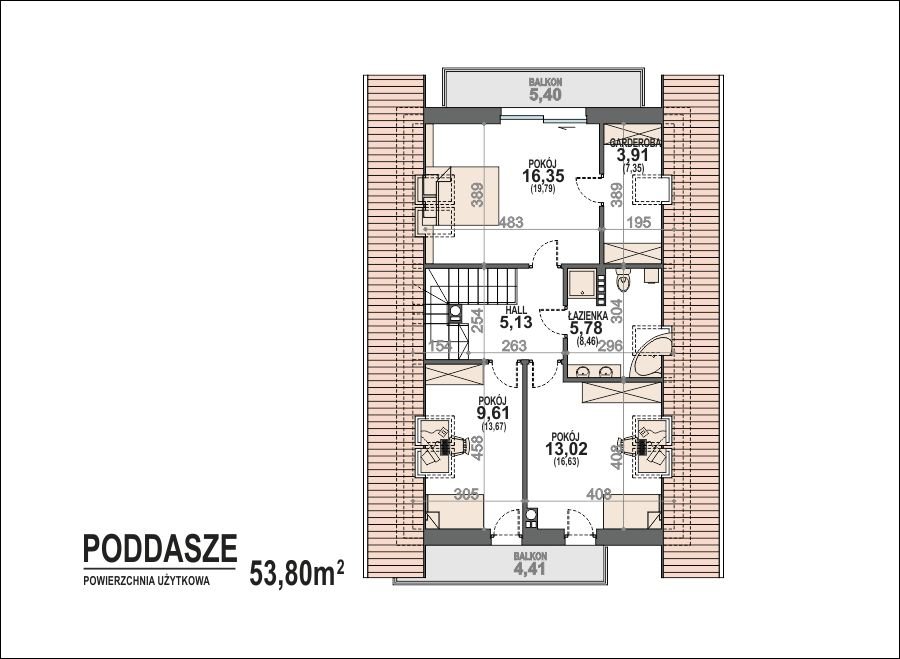

  • poddasze: duża sypialnia z wydzieloną garderobą, dwie pozostałe sypialnie (każda z nich ma wyjście na balkon) oraz łazienka
  • maksymalnie zredukowana komunikacja
parametry
powierzchnia netto (wszystkie pomieszczenia)119,10 m2
powierzchnia użytkowa (bez garażu i kotłowni97,94 m2
powierzchnia zabudowy104,78 m2
powierzchnia całkowita237,95 m2
powierzchnia dachu168,72 m2
kubatura476,63 m3
kąt dachu40 °
wysokość pomieszczeńparter: 2,69m poddasze: 2,70m
wysokość budynku8,10
wymiary zewnętrzne budynku8,15m x 13,15m

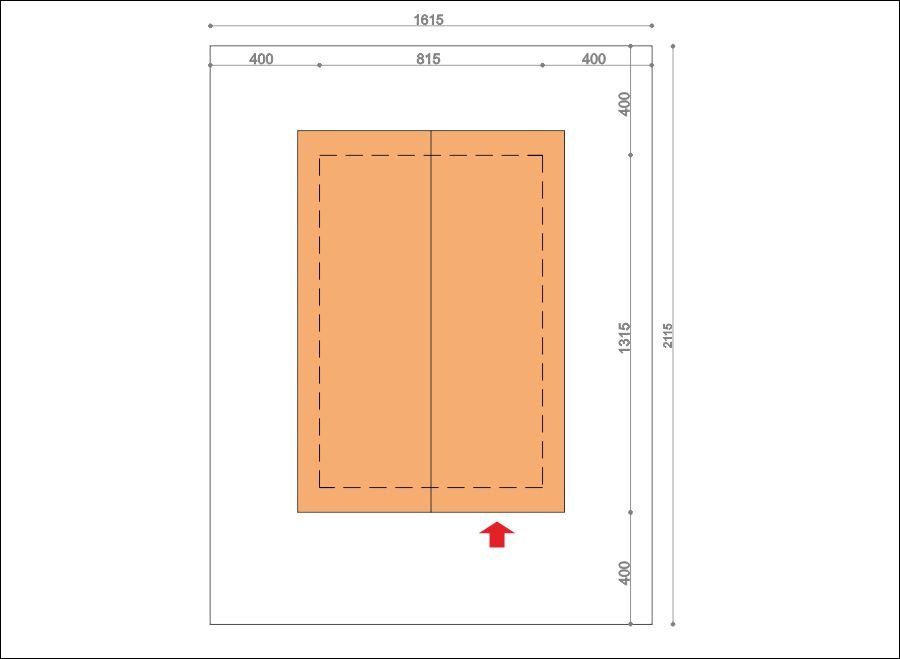

minimalne gabaryty działki16,15m x 21,15m
roczne zapotrzebowania na energię użytkową do ogrzewania 30 [kWh/m2 x ro [kWh/m2 x rok]
30 [kWh/m2 x ro

UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.

Autor projektu

mgr inż. arch. Konrad Burzyński

UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu

materiały
ściany zewnętrznetradycyjne dwuwarstwowe
stropyżelbetowe monolityczne
schody wewnętrzneżelbetowe
dachdwuspadowy o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki

UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu

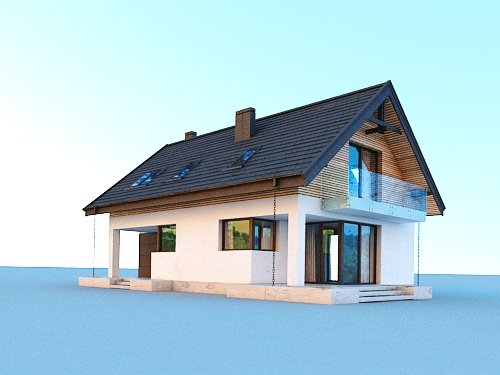

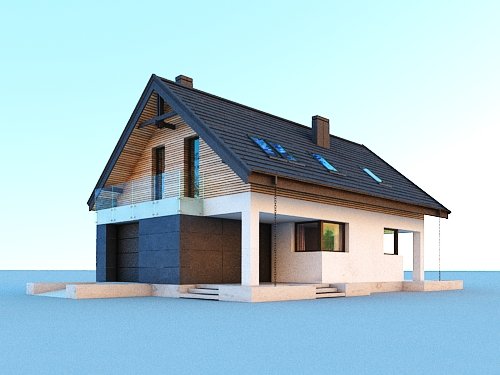

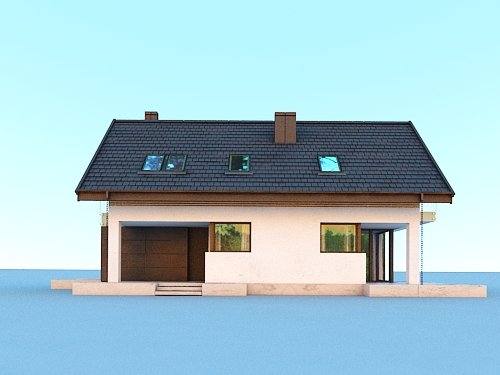

spacer 3d

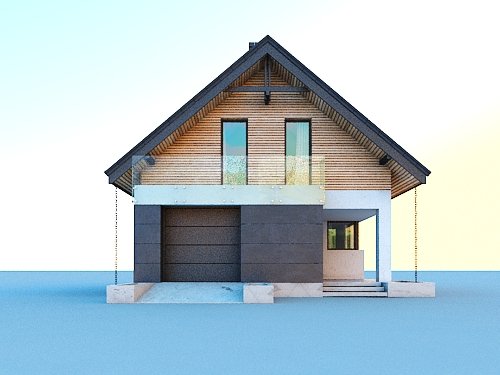

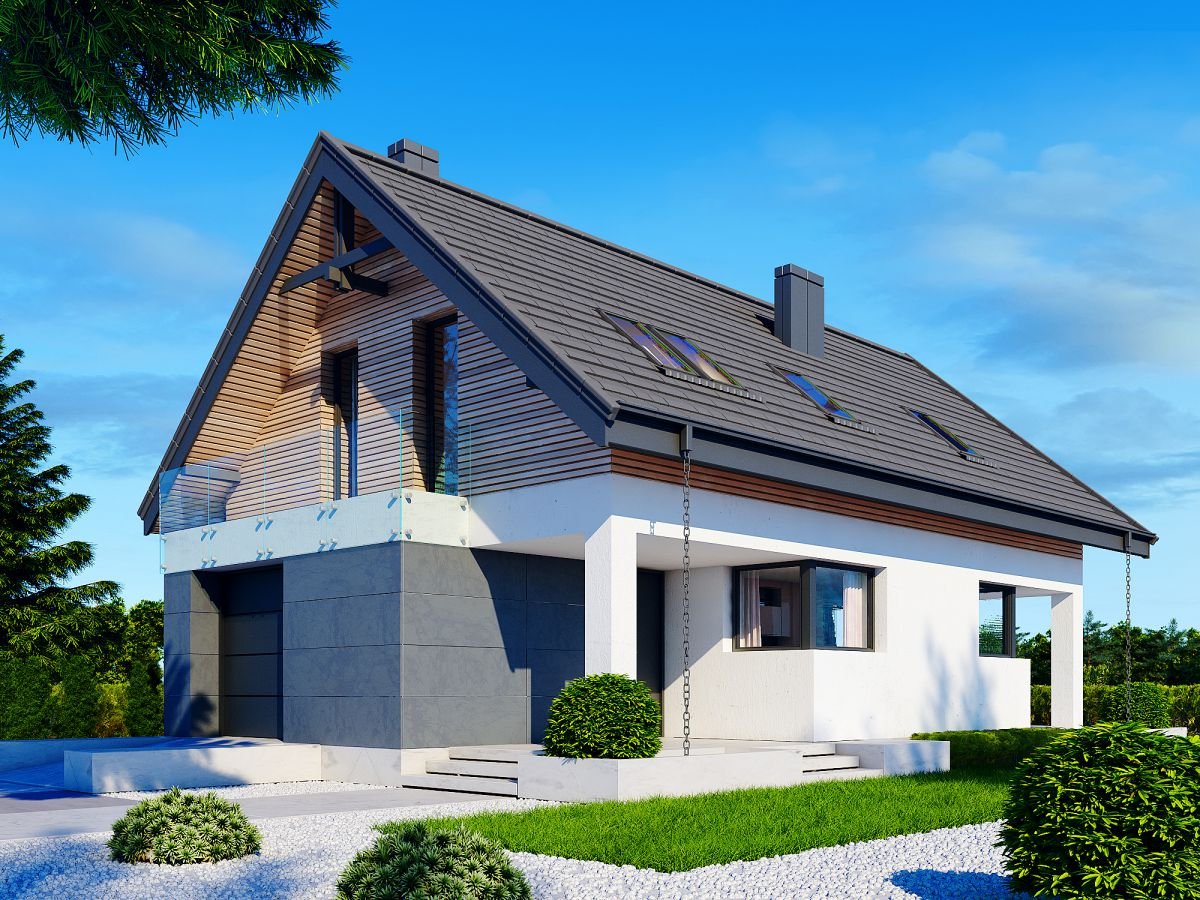

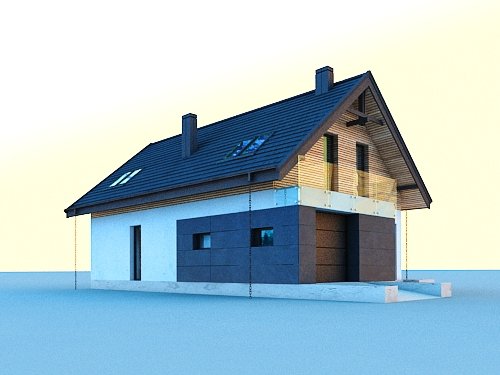

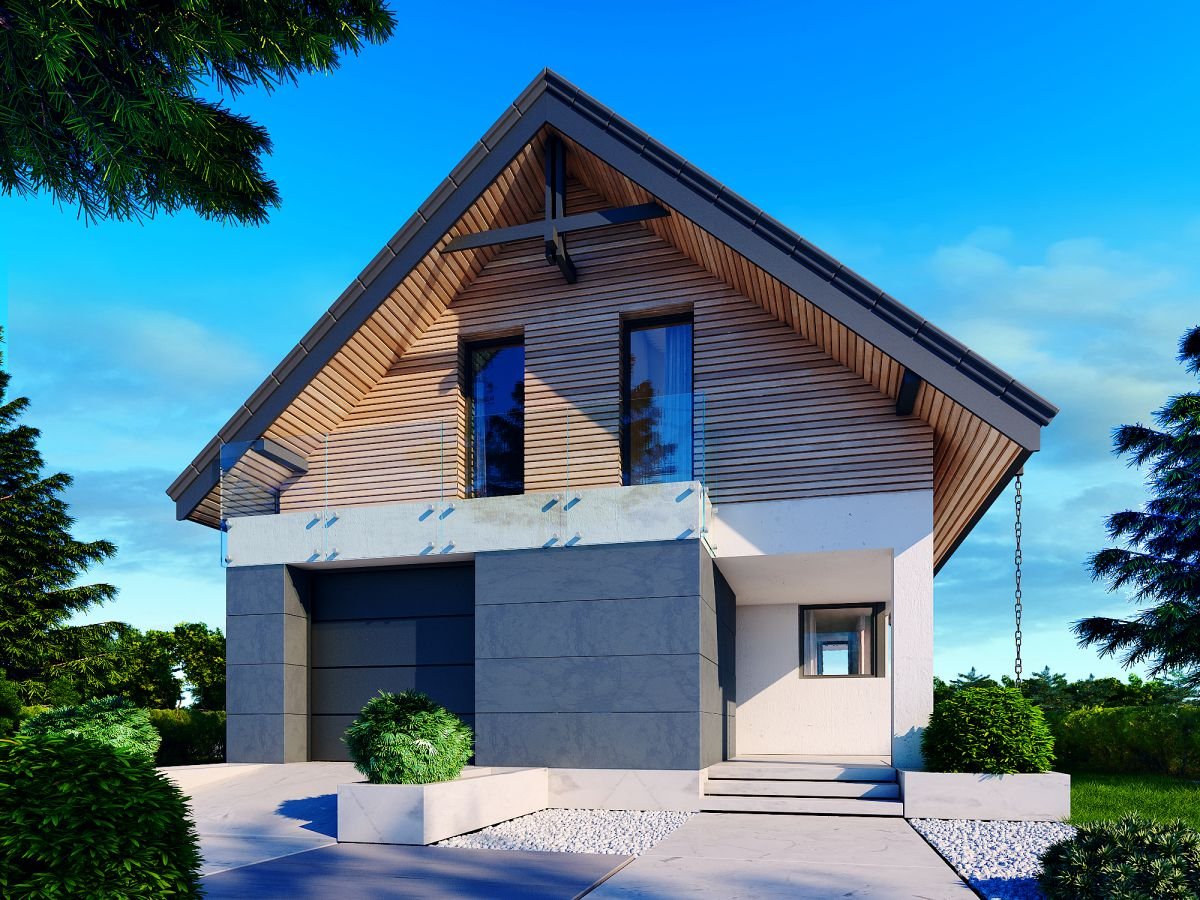

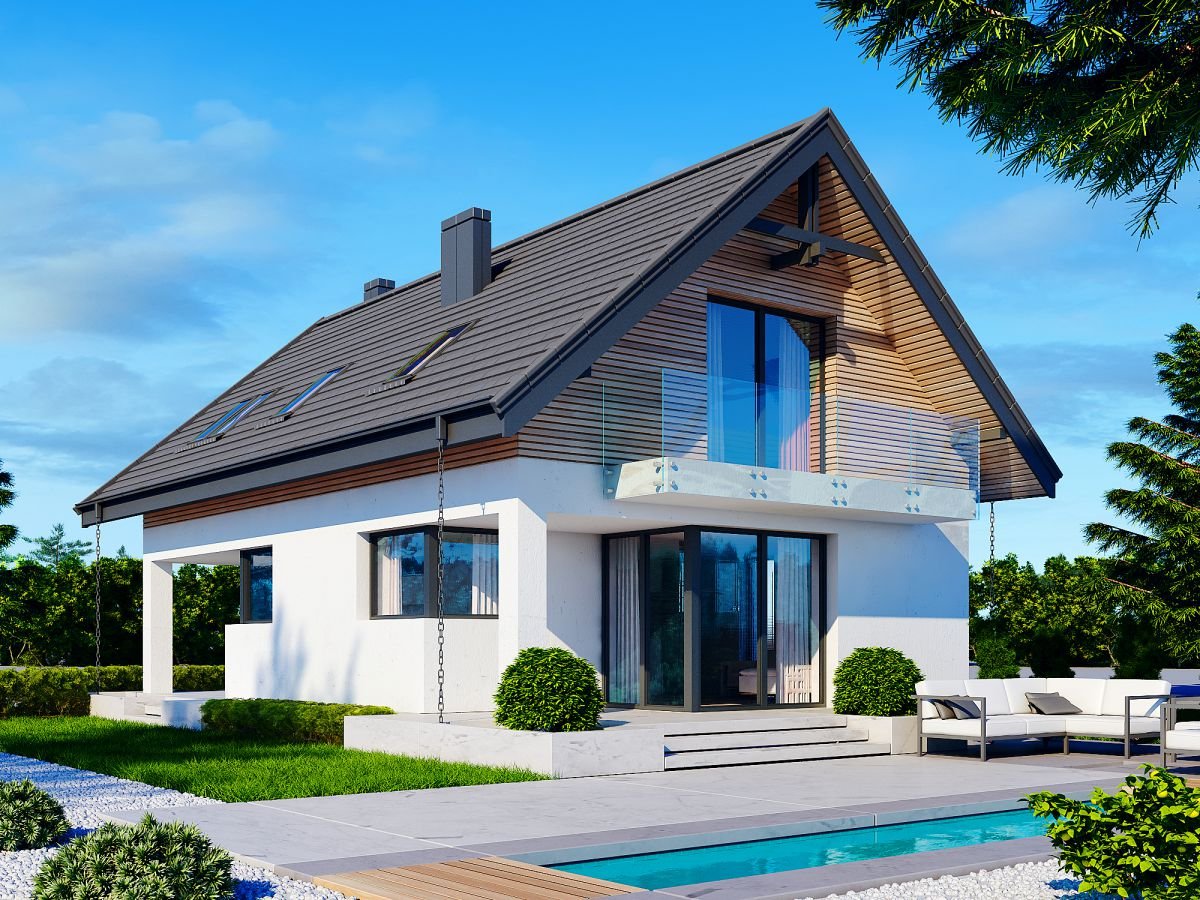

Projekt domu MINI Szach N - elewacja frontowaProjekt domu MINI Szach N - widok z przodu i z bokuProjekt domu MINI Szach N - elewacja boczna 1Projekt domu MINI Szach N - widok z boku i z tyłuProjekt domu MINI Szach N - elewacja tylnaProjekt domu MINI Szach N - widok z tyłu i bokuProjekt domu MINI Szach N - elewacja boczna 2Projekt domu MINI Szach N - widok z boku i z przodu

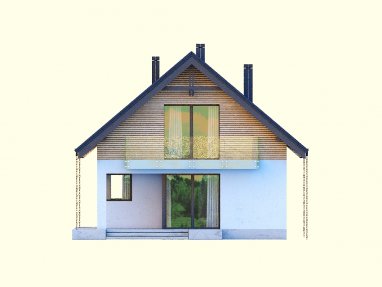

elewacje

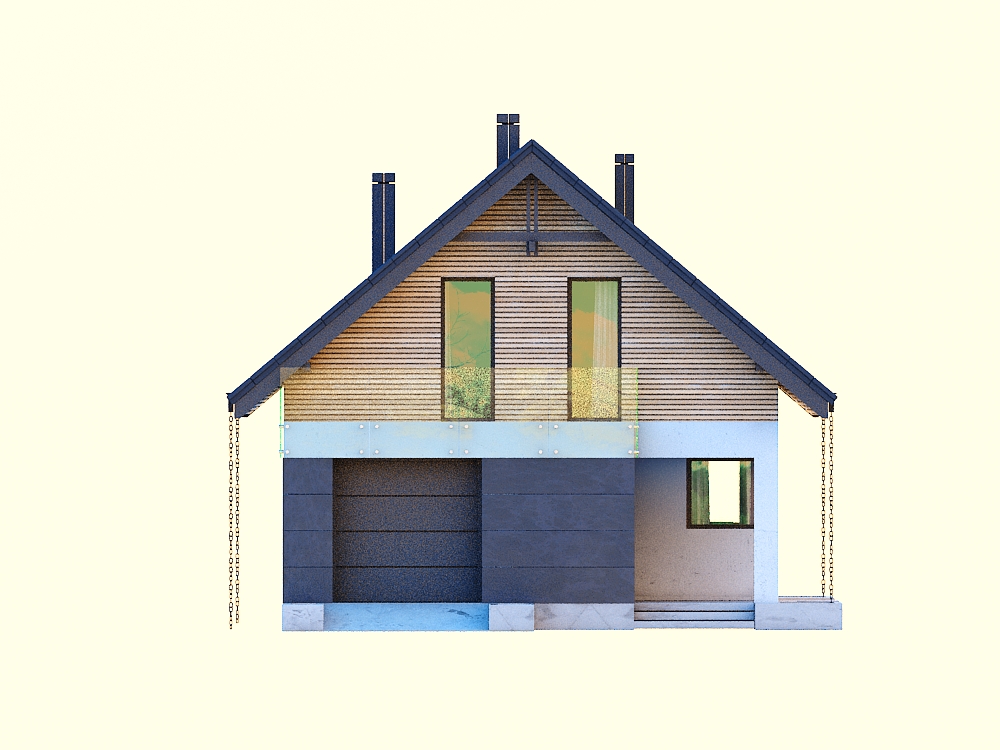

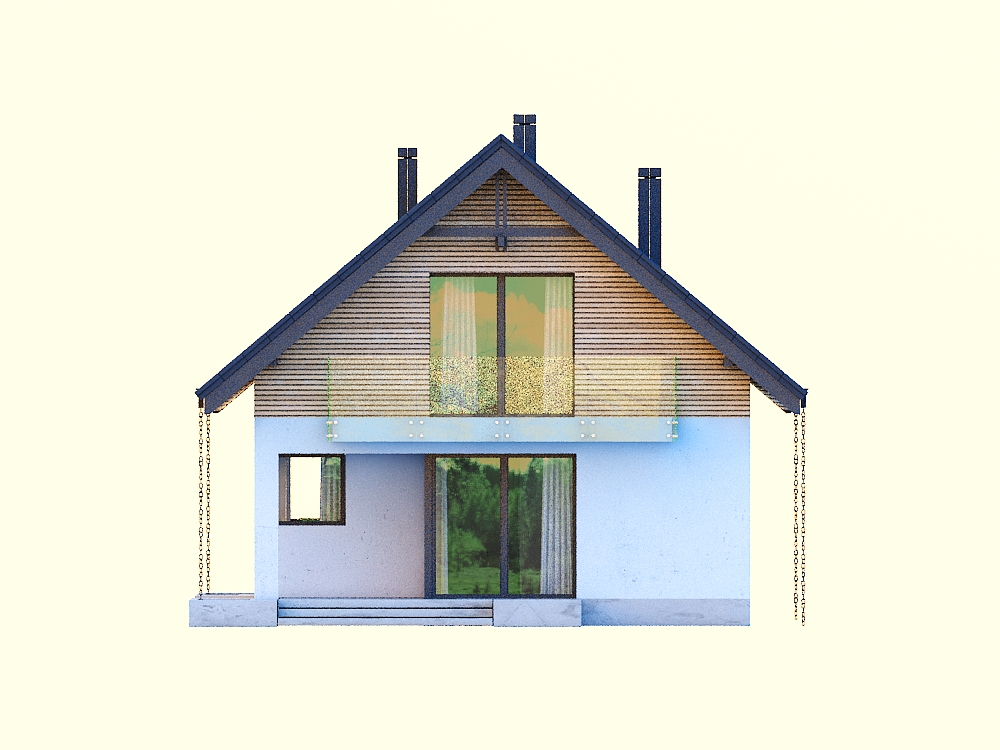

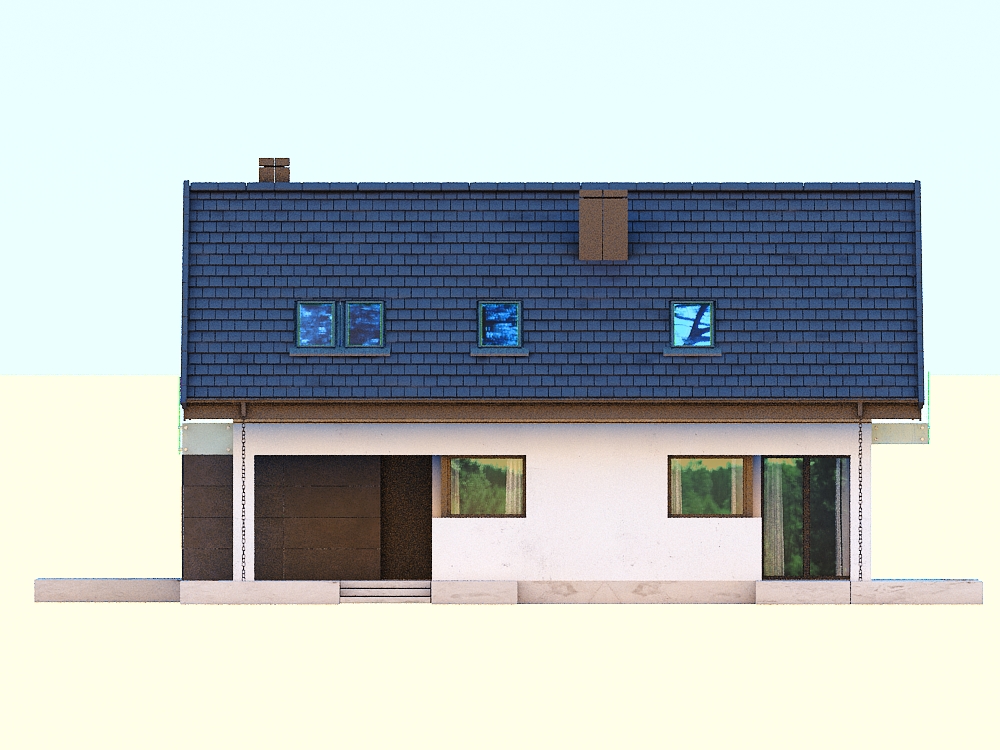

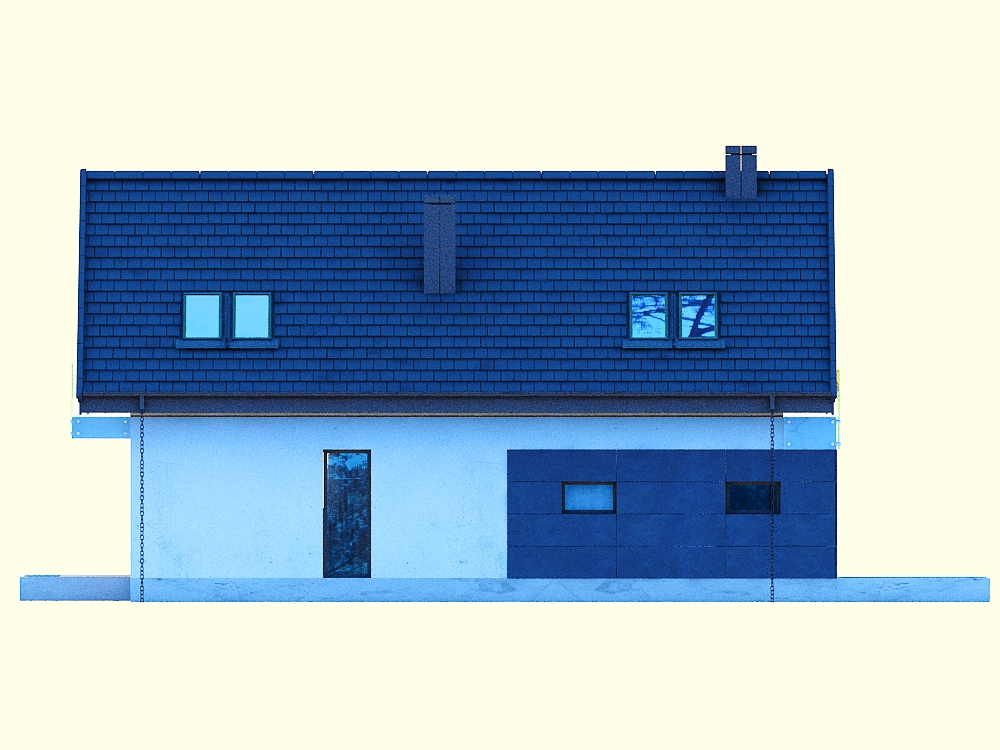

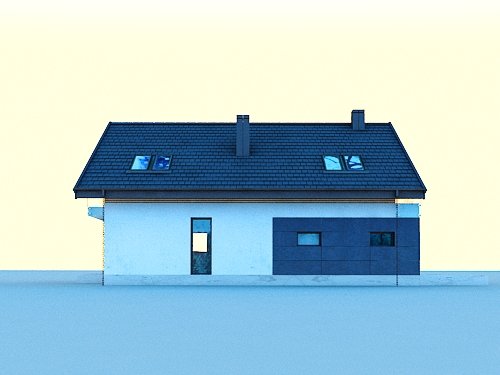

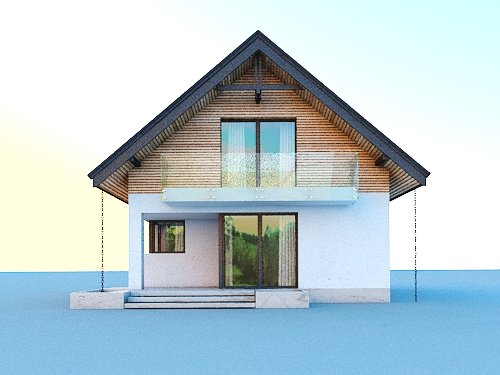

Projekt domu MINI Szach N - elewacja frontowaProjekt domu MINI Szach N - elewacja boczna 1Projekt domu MINI Szach N - elewacja tylnaProjekt domu MINI Szach N - elewacja boczna 2
