Szach N 2G 122,99 m2
PROJEKT ARCHIWALNY

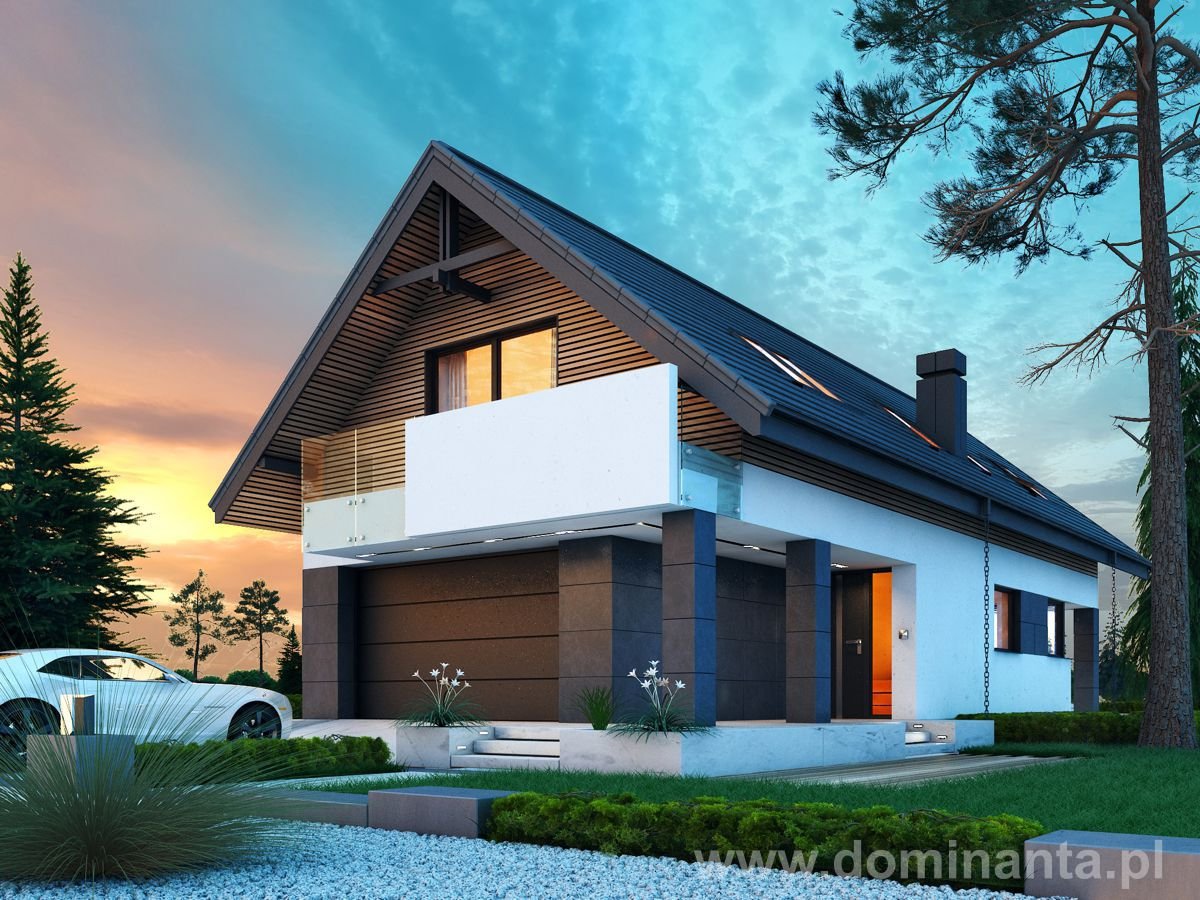

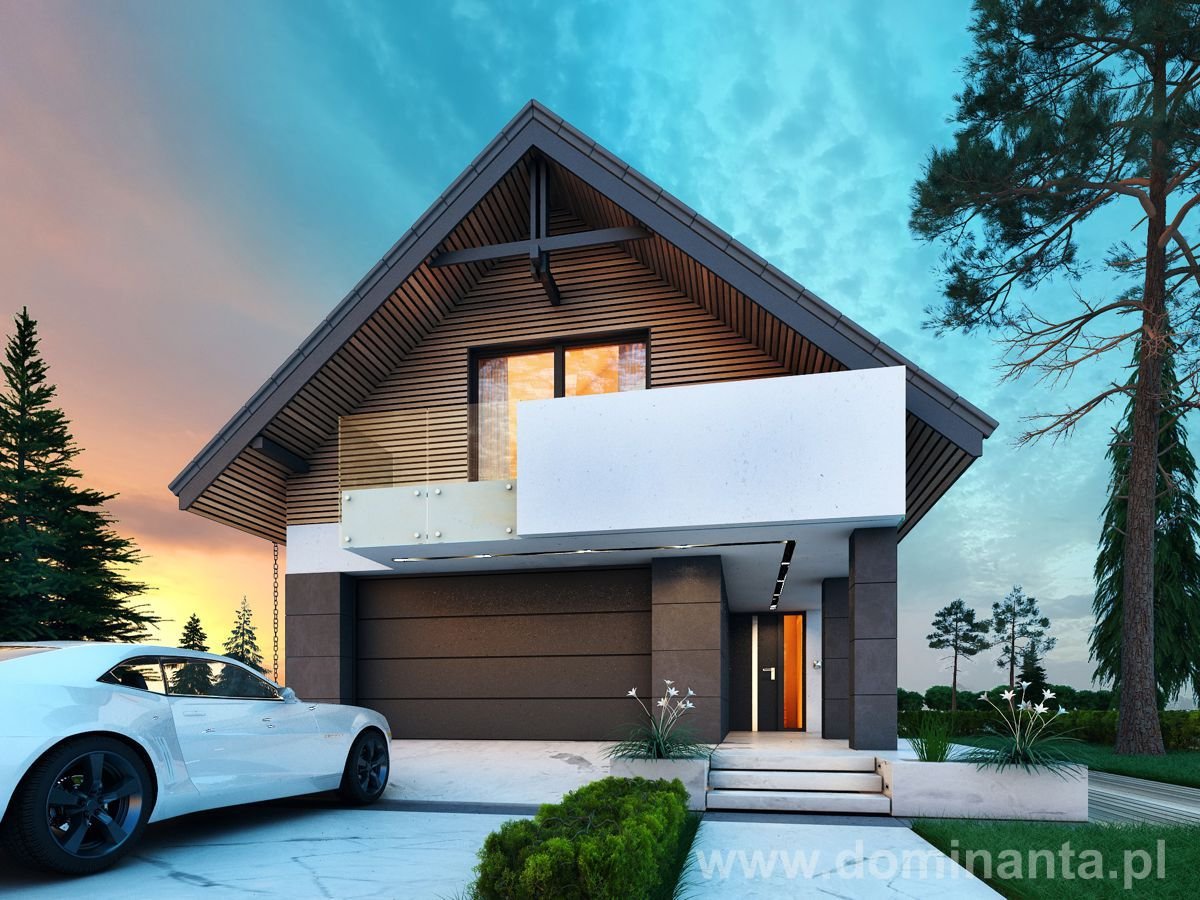

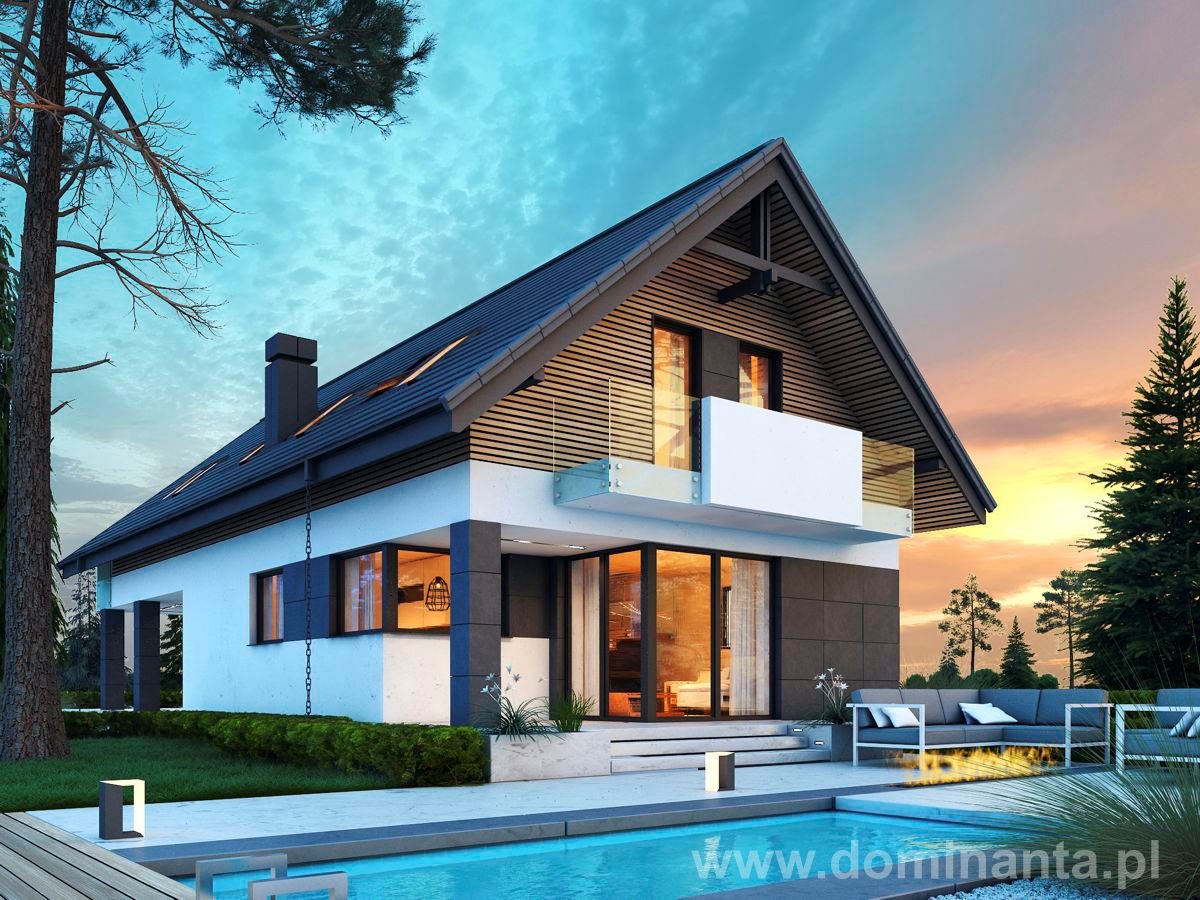

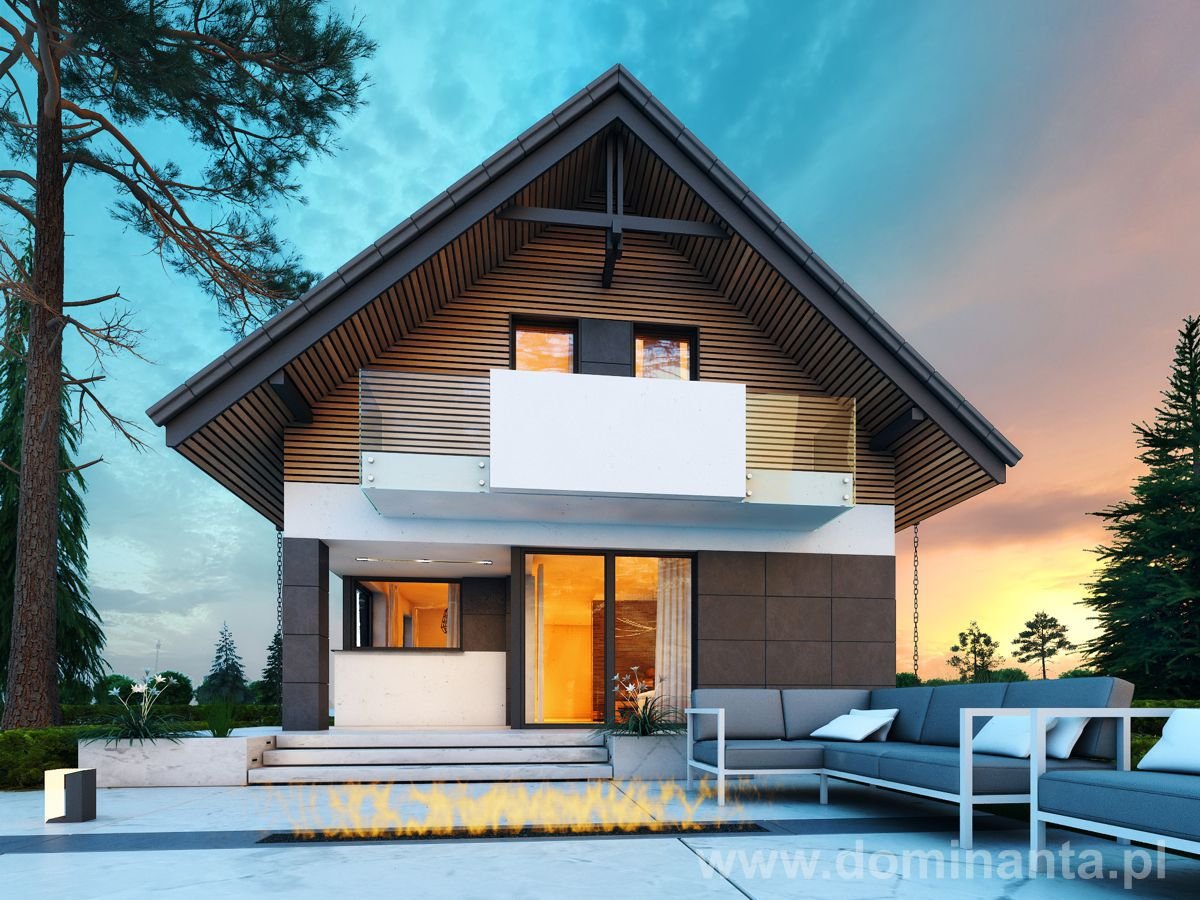

Projekt domu Szach N 2G - wizualizacja 1
Projekt domu Szach N 2G - wizualizacja 2
Projekt domu Szach N 2G - wizualizacja 3
Projekt domu Szach N 2G - wizualizacja 4
Projekt domu Szach N 2G - wizualizacja 1
Projekt domu Szach N 2G - wizualizacja 2
Projekt domu Szach N 2G - wizualizacja 3
Projekt domu Szach N 2G - wizualizacja 4
dom energooszczędny! EuCO=42 [kWh / m2 x rok] zobacz wszystkie domy energooszczędne »
Opis

Szach N 2G – unowocześniona wersja Szacha 2G, czyli domu o zwartej, prostokątnej bryle przeznaczonej na wąską działkę. Zmiany nastąpiły głównie w elewacjach. Klasyczne tynki zastąpiły nowoczesne i modne materiały takie jak: kamień, beton, drewniana szalówka oraz ponadczasowa biel i czerń. Metalowe barierki balkonowe ustąpiły miejsca lekkim przeszkleniom, z mocnym, cięższym i kontrastowym akcentem. Dwustanowiskowy garaż usytuowany w bryle budynku pozwolił na zaprojektowanie zadaszonego tarasu z dekoracyjnymi kolumnami prowadzącego do strefy wejściowej. Wnętrze pozostało bez zmian, gdyż cechuje je praktyczność i funkcjonalność oraz przejrzysty podział na strefę dzienną na parterze oraz nocną strefę sypialni na piętrze. Ulokowanie okien oraz balkonów daje duże możliwości aranżacyjne wewnątrz domu.

Podstawowe cechy
  • jednorodzinny dom parterowy z poddaszem użytkowym, niepodpiwniczony
  • dwustanowiskowy garaż
  • projekt o zwartej bryle i wąskim trakcie - idealny na wąską działkę
  • przeznaczony dla 4 osób
  • parter obejmuje: salon z kominkiem, kuchnię połączoną z jadalnią, spizarnię przylegającą do kuchni, łazienkę, przedsionek, hall, kotłownię (pomieszczenie gospodarcze) oraz garaż;
  • poddasze: duża sypialnia z wydzieloną łazienką i garderobą, łazienka i garderoba ogólnodostępna, pralnia oraz dwie pozostałe sypialnie;
  • maksymalnie zredukowana komunikacja
parametry
powierzchnia netto (wszystkie pomieszczenia)155,28 m2
powierzchnia użytkowa (bez garażu i kotłowni122,99 m2
powierzchnia zabudowy131,45 m2
powierzchnia całkowita261,32 m2
powierzchnia dachu209,84 m2
kubatura826 m3
kąt dachu40 °
wysokość pomieszczeńparter: 2,80m , poddasze: 2,50m
wysokość budynku7,91
wymiary zewnętrzne budynku8,18m x 17,04m
minimalne gabaryty działki16,18m x 24,07m
roczne zapotrzebowania na energię użytkową do ogrzewania 42 [kWh/m2 x rok]
42

UWAGA: niektóre parametry domu mogą się nieznacznie różnić od parametrów zawartych w projekcie technicznym. Wynka to z konieczności dostosowywania projeków do zmieniających się przepisów Prawa Budowlanego. Dokładamy wszelkich starań aby parametry były aktualizowane na bieżąco.

Autor projektu

mgr inż. arch. Konrad Burzyński

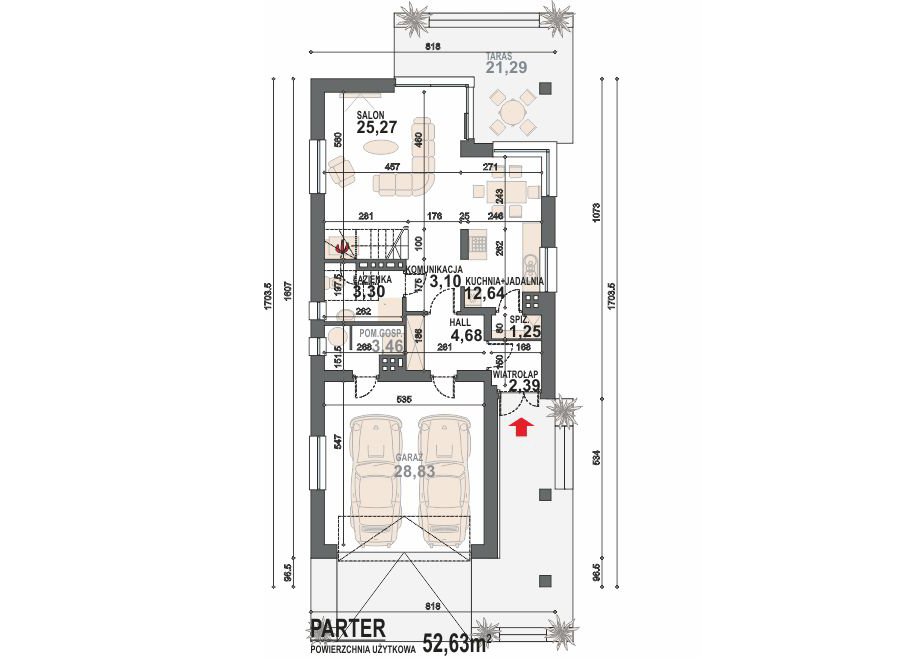

rzut parteru
rzut parteru

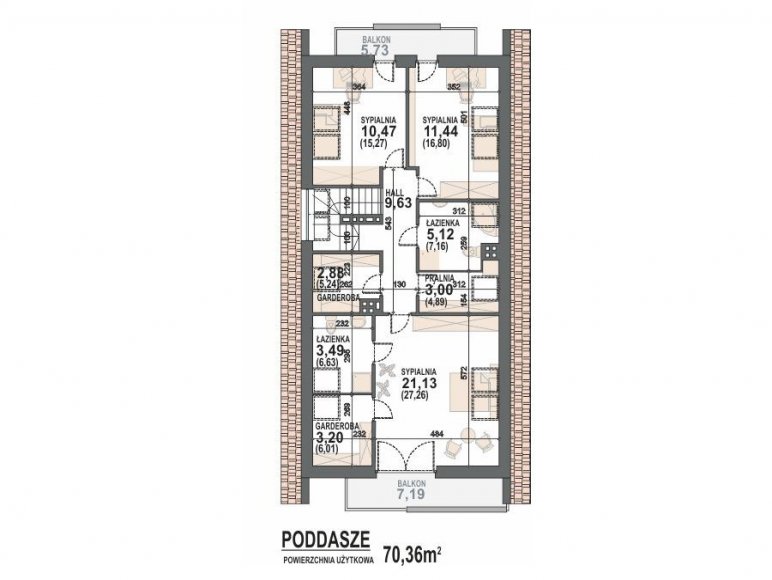

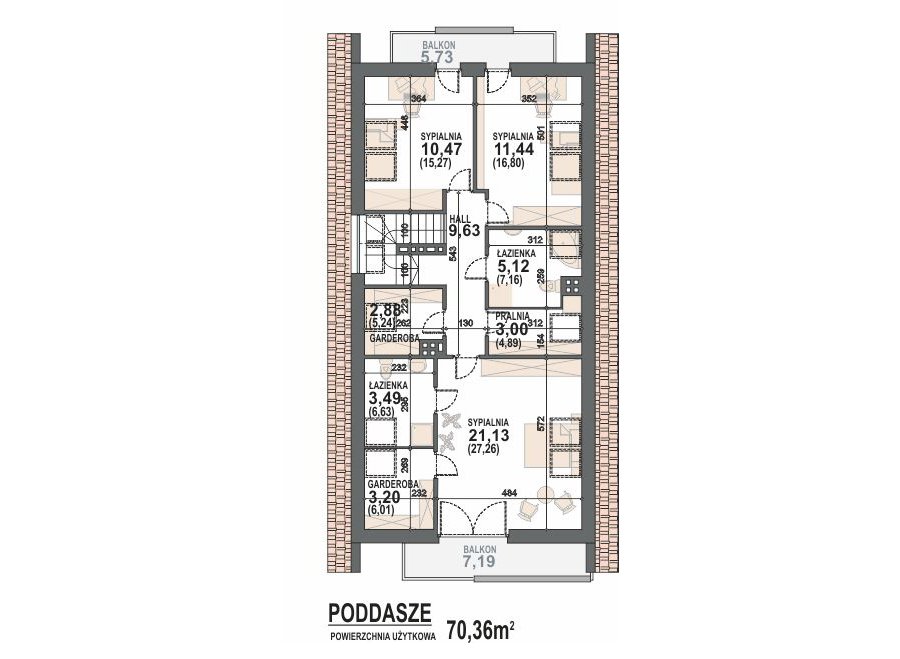

rzut poddasza
rzut poddasza

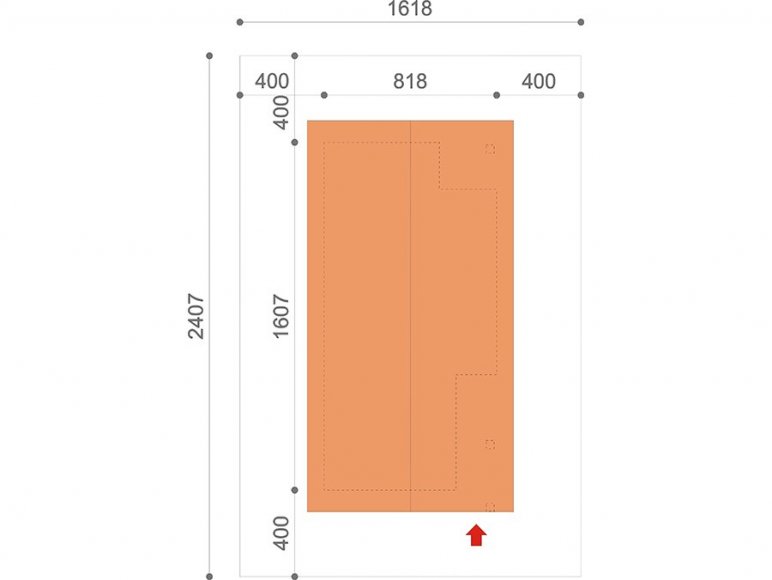

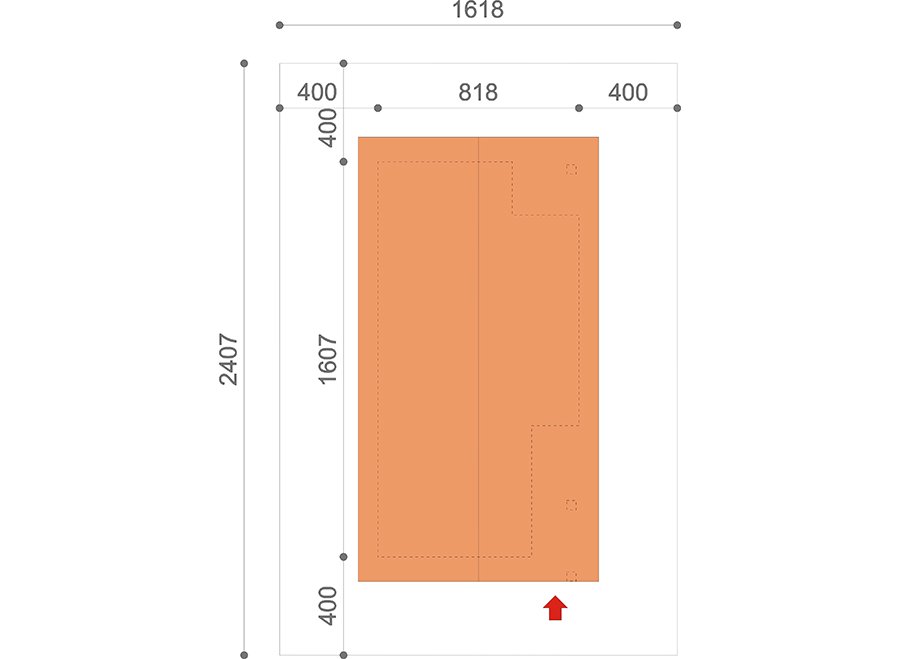

rzut sytuacyjny
rzut sytuacyjny

UWAGA: szczegółowe rysunki techniczne są dostępne w panelu bocznym w zakładce DO POBRANIA - pobierz rzuty projektu

materiały
ściany zewnętrznetradycyjne dwuwarstwowe
stropyżelbetowe monolityczne
schody wewnętrzneżelbetowe
dachdwuspadowy o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki

UWAGA: wszystkie szczegóły technologii wykonania domu znajdziesz w panelu bocznym w zakladce DO POBRANIA - pobierz przedmiar domu

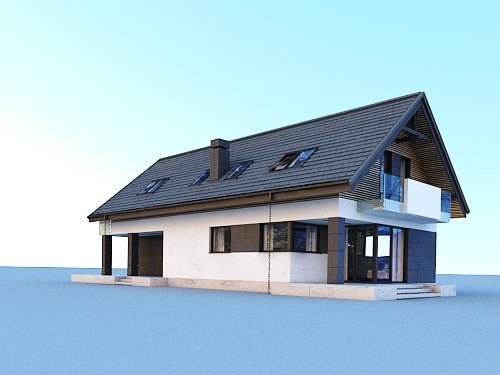

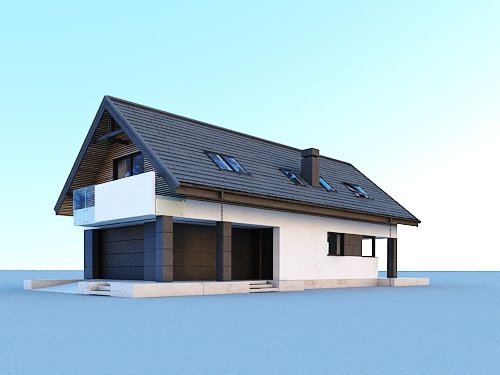

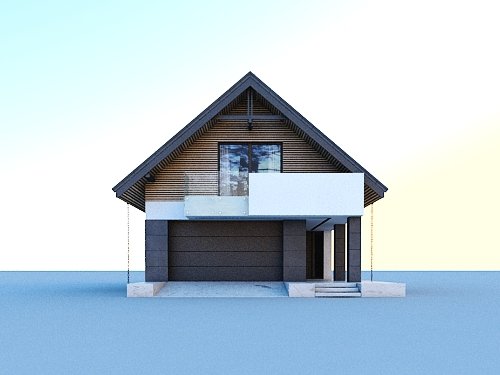

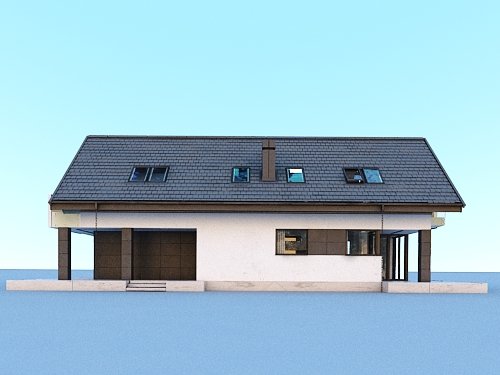

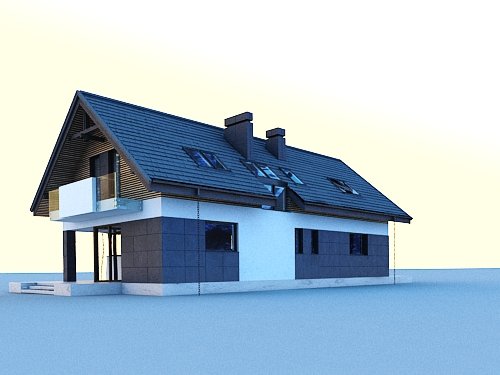

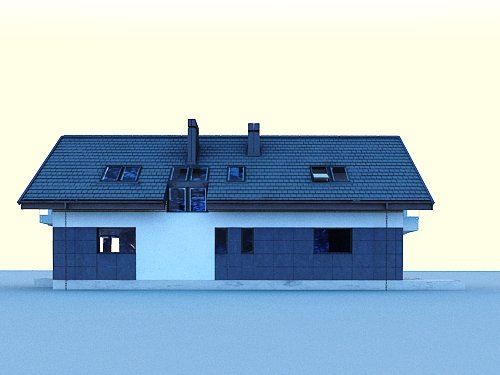

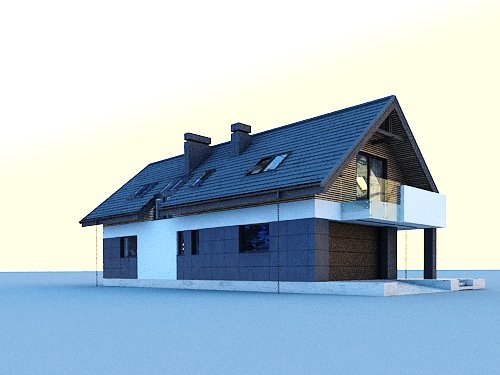

spacer 3d
Projekt domu Szach N 2G - elewacja frontowaProjekt domu Szach N 2G - widok z przodu i z bokuProjekt domu Szach N 2G - elewacja boczna 1Projekt domu Szach N 2G - widok z boku i z tyłuProjekt domu Szach N 2G - elewacja tylnaProjekt domu Szach N 2G - widok z tyłu i bokuProjekt domu Szach N 2G - elewacja boczna 2Projekt domu Szach N 2G - widok z boku i z przodu

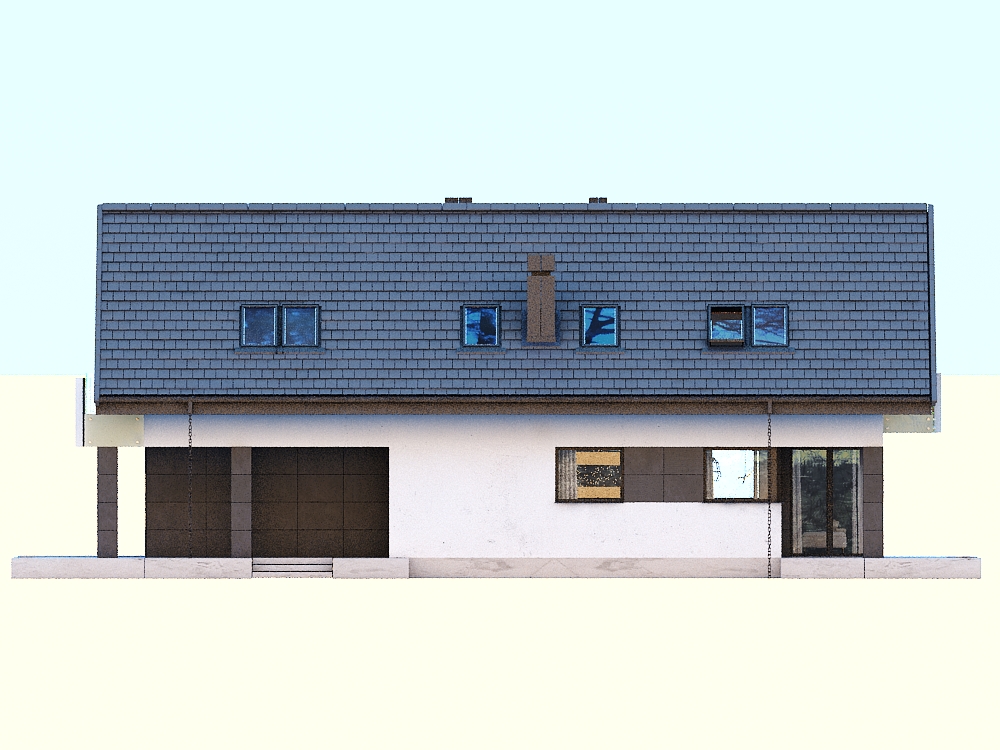

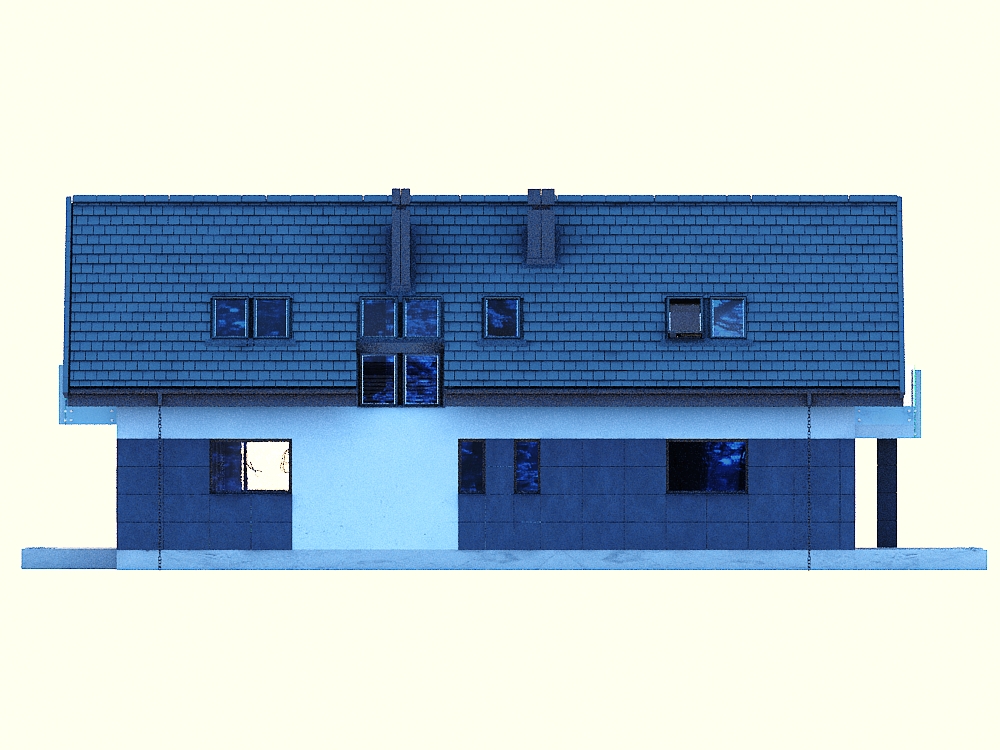

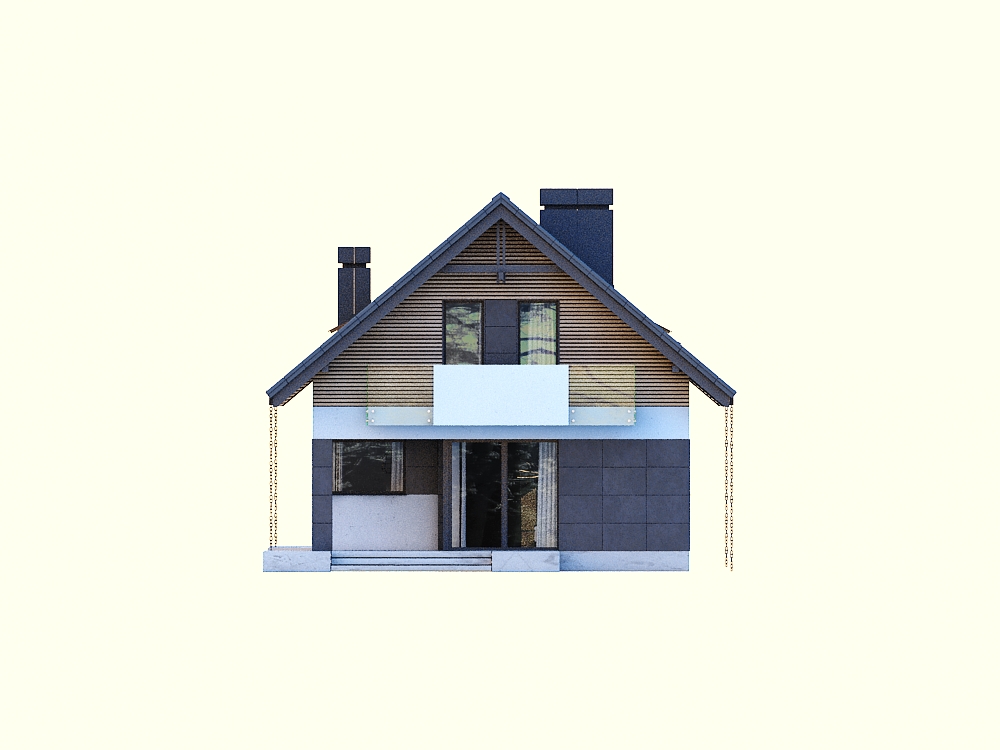

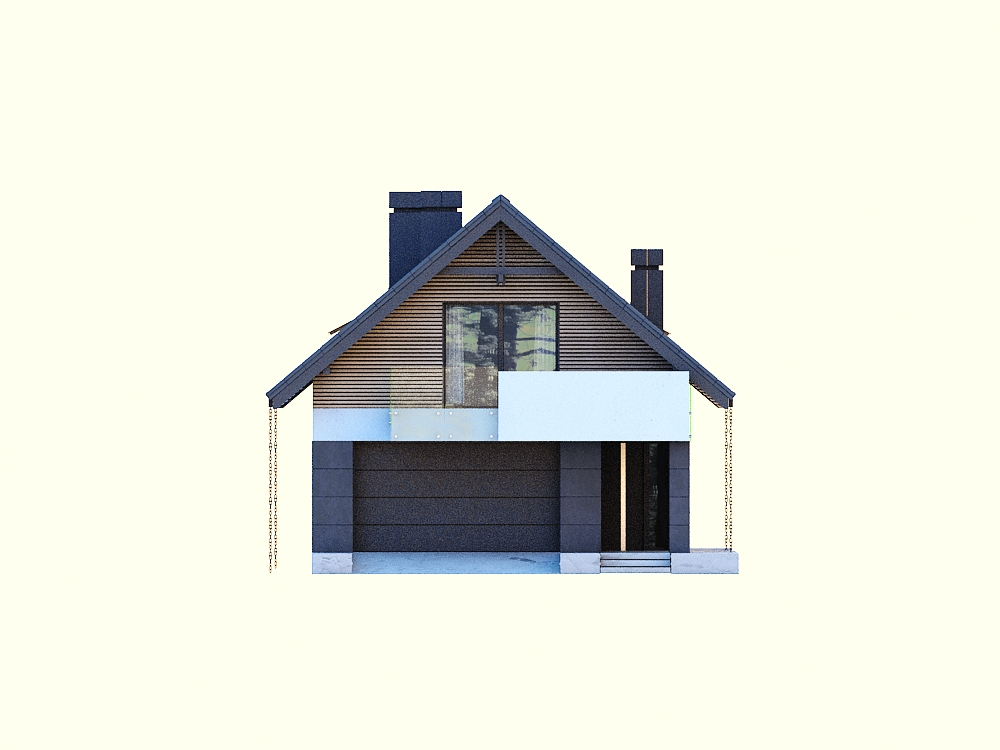

elewacje
Projekt domu Szach N 2G - elewacja frontowaProjekt domu Szach N 2G - elewacja boczna 1Projekt domu Szach N 2G - elewacja tylnaProjekt domu Szach N 2G - elewacja boczna 2
